密封方式：外包式
密封范圍：0.8mm-23mm
產品分類：直管密封測試接頭

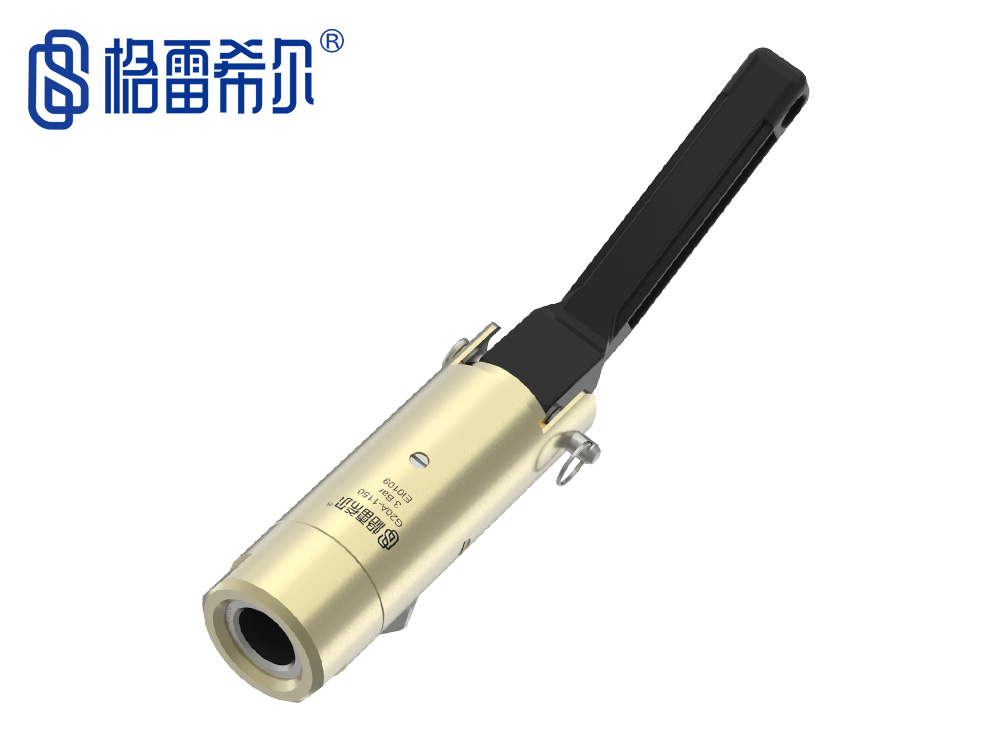

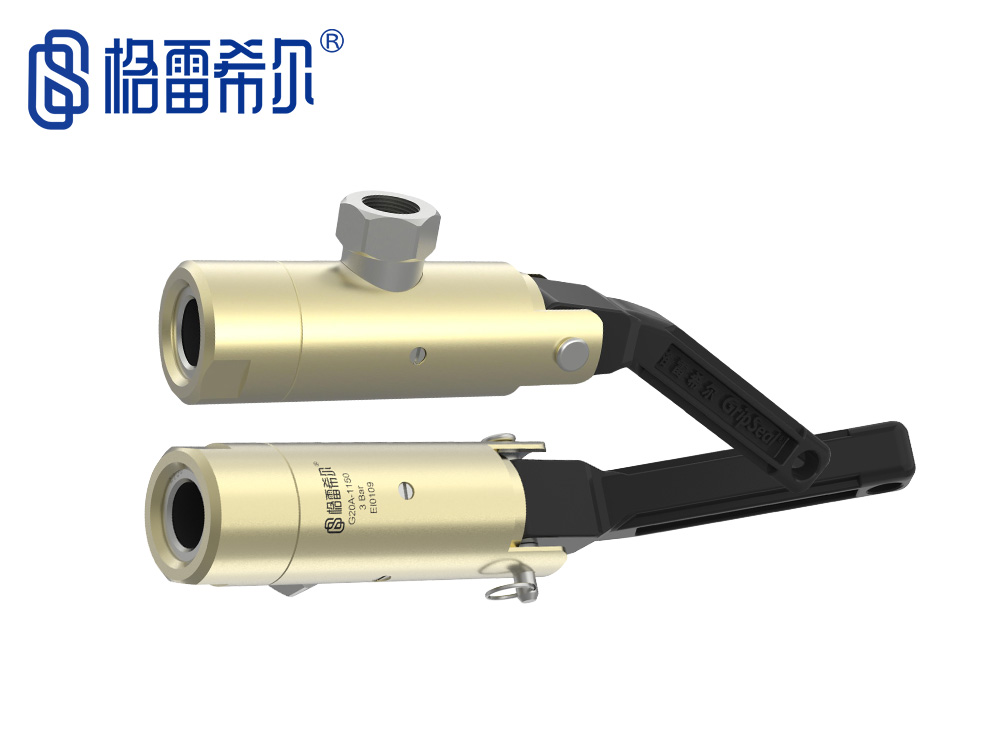

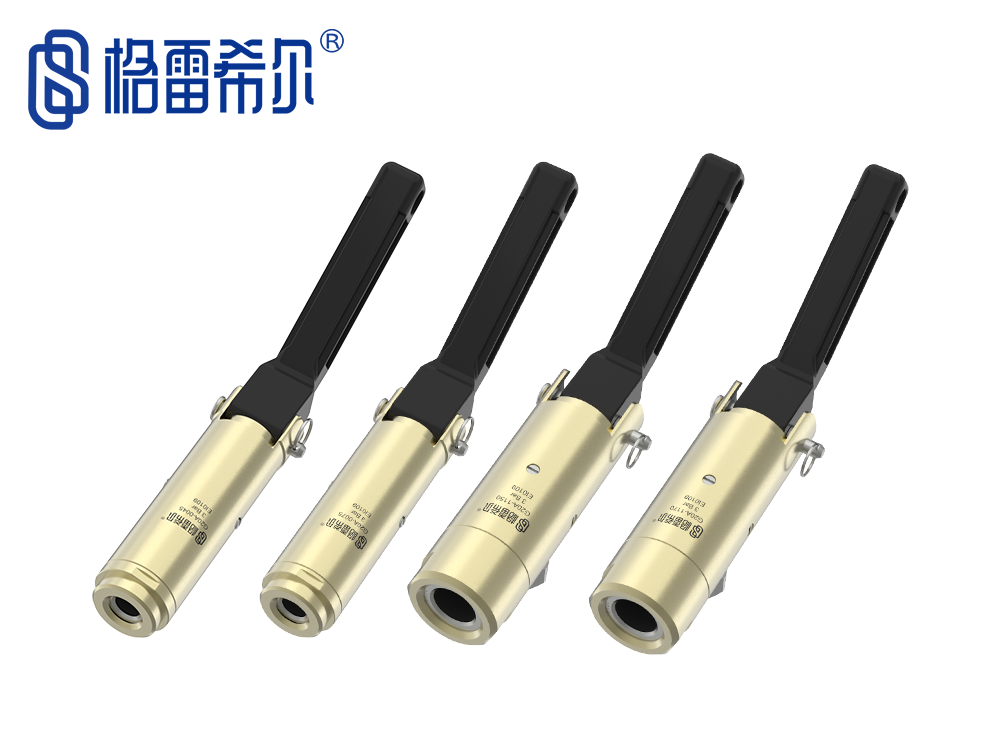

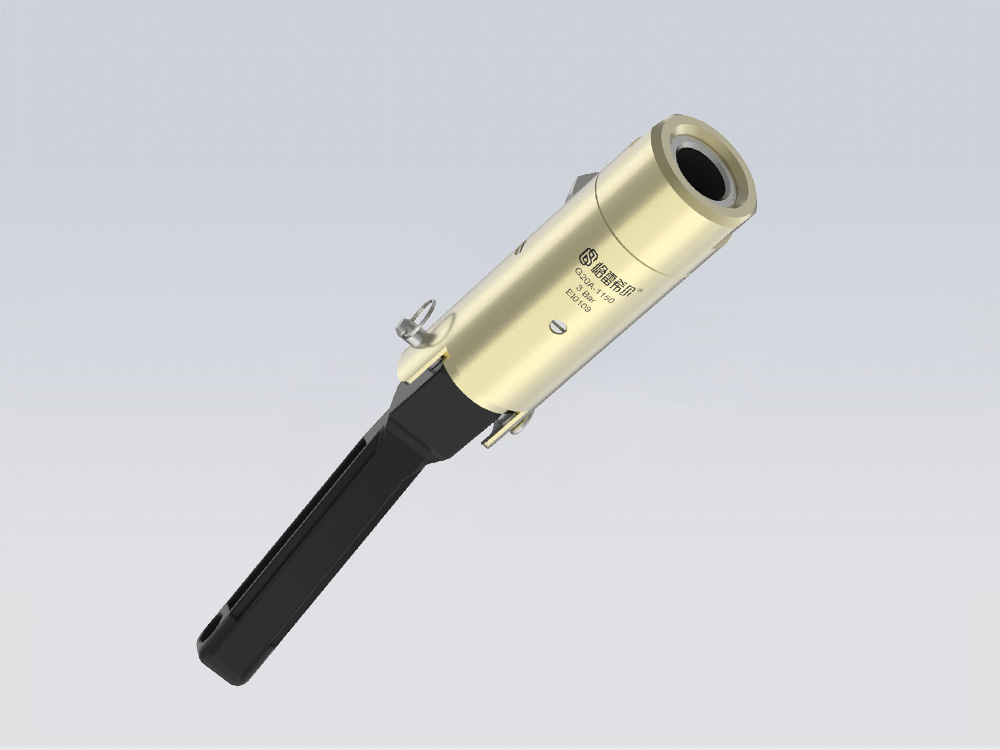

產品描述：G20系列低壓外包式密封測試接頭適用于測試氣壓 3Bar 以下的管件密封，采用密封圈膨脹的···
G20A系列低壓外包式密封測試接頭適用于測試氣壓 3Bar 以下的管件密封，采用密封圈膨脹的方式對連接管件形成徑向密封面，密封效果好，對測試件外觀不會造成任何損傷。尾端把手式操作，操 作簡單，配置調節螺母，方便調節密封圈壓縮量，增大了快速接頭的適應范圍。
產品視頻
PRODUCT VIDEO
密封連接方案
SEALING CONNECTION SCHEME
|
|
& 通過設置傳感器的位置，提前判斷連接是否到位 |
| & 通過高集成自動化測試，最大化提升產量能力 | |
| & 自動化操作精準可靠 | |
| & 消除因連接失敗導致的浪費 | |
| & 改善整個測試工序的穩定 |
產品參數
PRODUCT PARAMETERS
| & 操作壓力：從真空到8Bar |
|
| & 密封范圍：10mm~34mm | |
| & 插入尺寸：1、2號主體：15mm，3、4號主體：30mm | |
| & 流量接口：G1/8, G1/4, G1/2 | |
| & 主體材料：鋁合金/不銹鋼 | |
| & 主密封圈：氯丁橡膠/硅橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |
產品特點
Product features
|
|
|
|
|
|
|

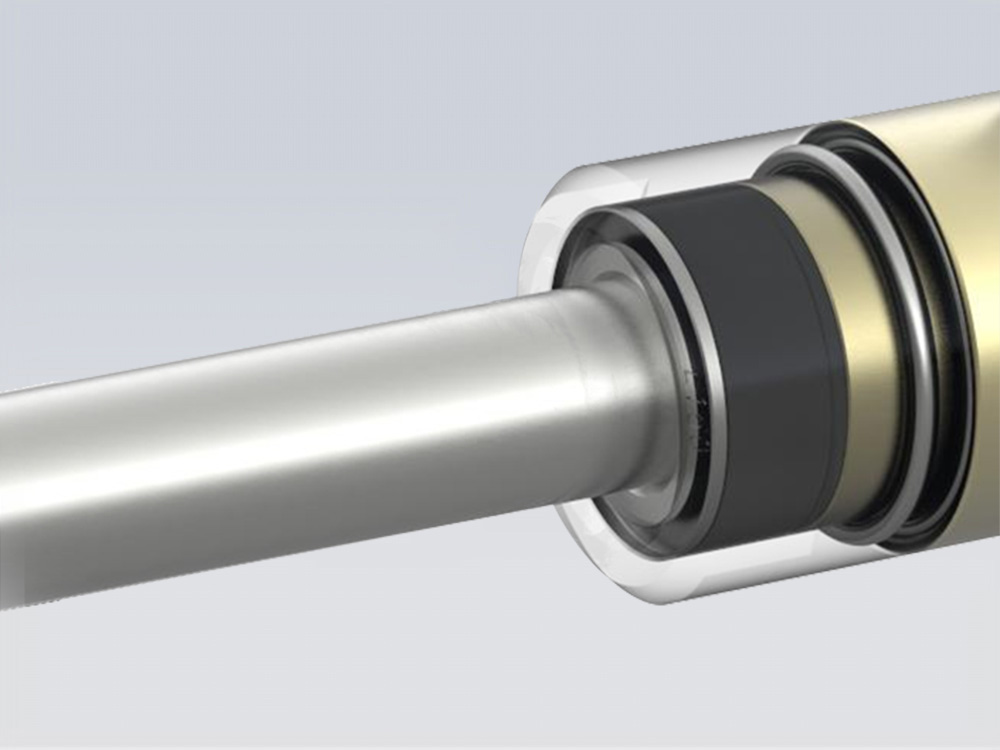

無損傷： 密封圈接觸面封面，沒有硬物接觸，對測試管件無刮傷，多種密封圈材質可選 |

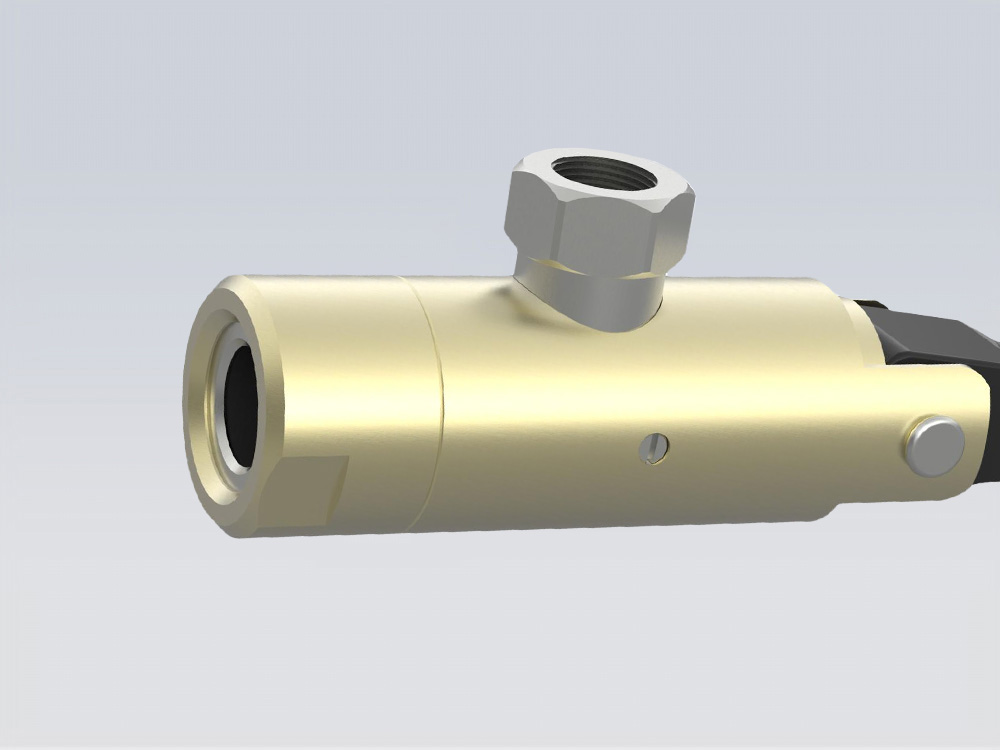

調節螺母： 用來控制密封圈的膨脹量，適配范圍更廣 |
鋁合金主體： 輕便堅固，操作強度低 |

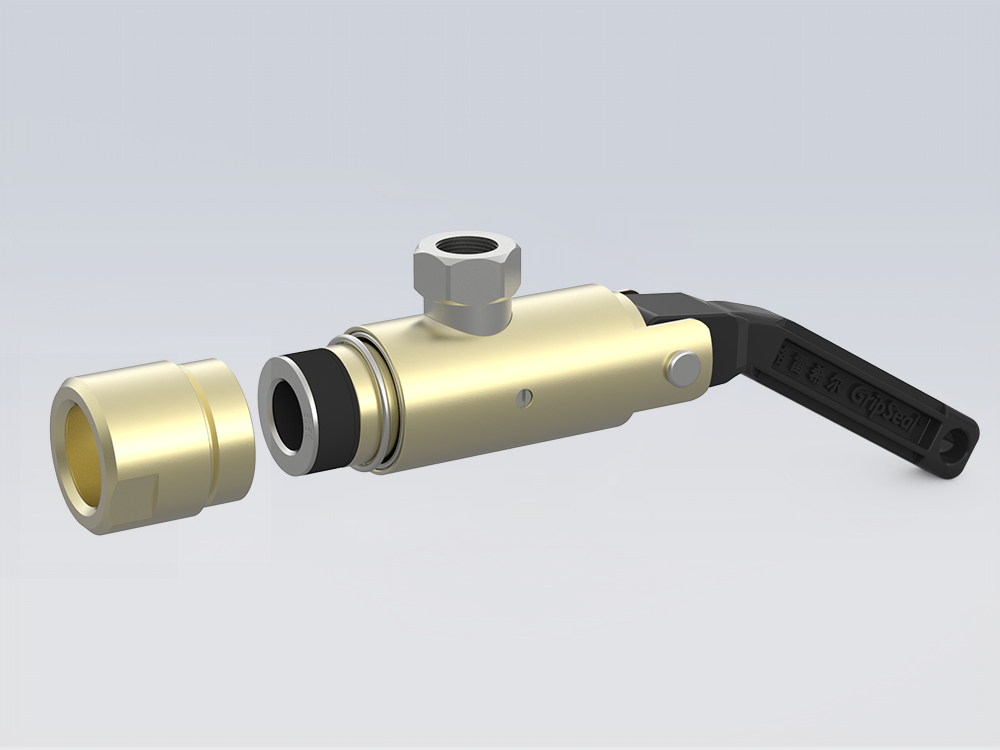

維護簡單： 無需工具即可拆卸，方便后期進行維護 |

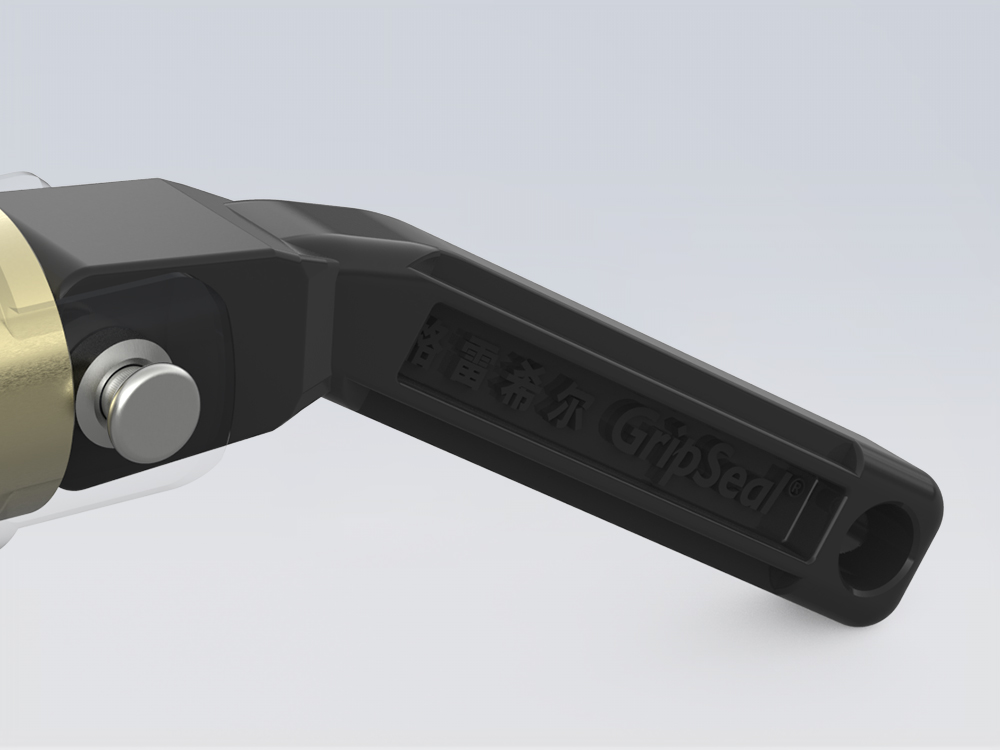

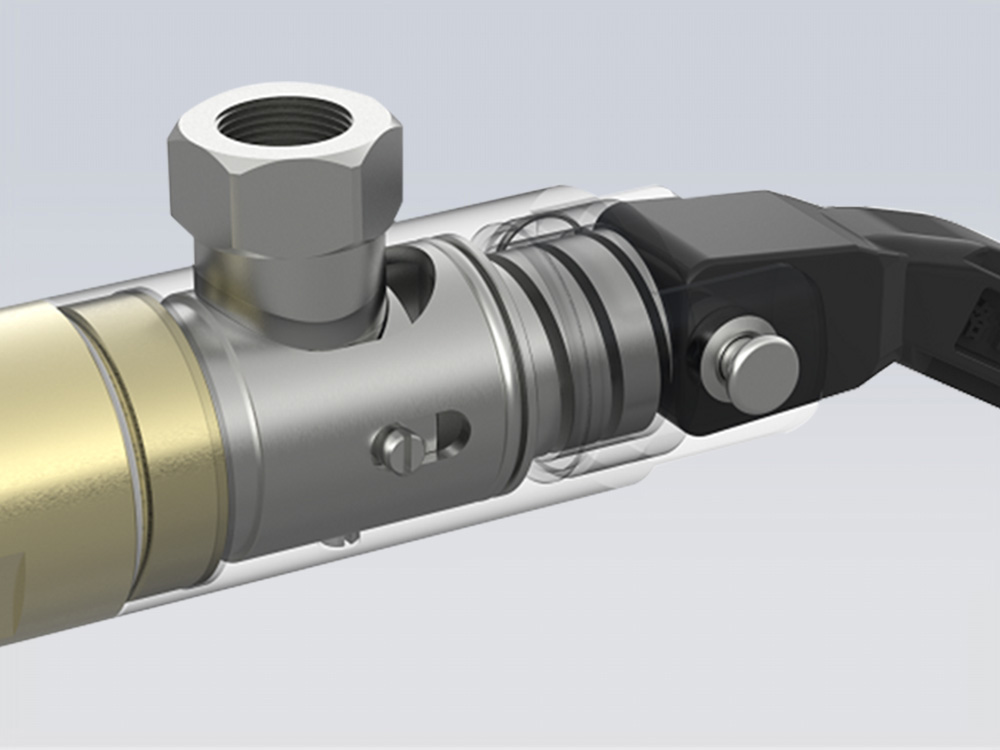

把手操作： 輕便耐磨，降低操作強度，簡單省力 |
操作方式
Operation mode
|
|
|
|
|

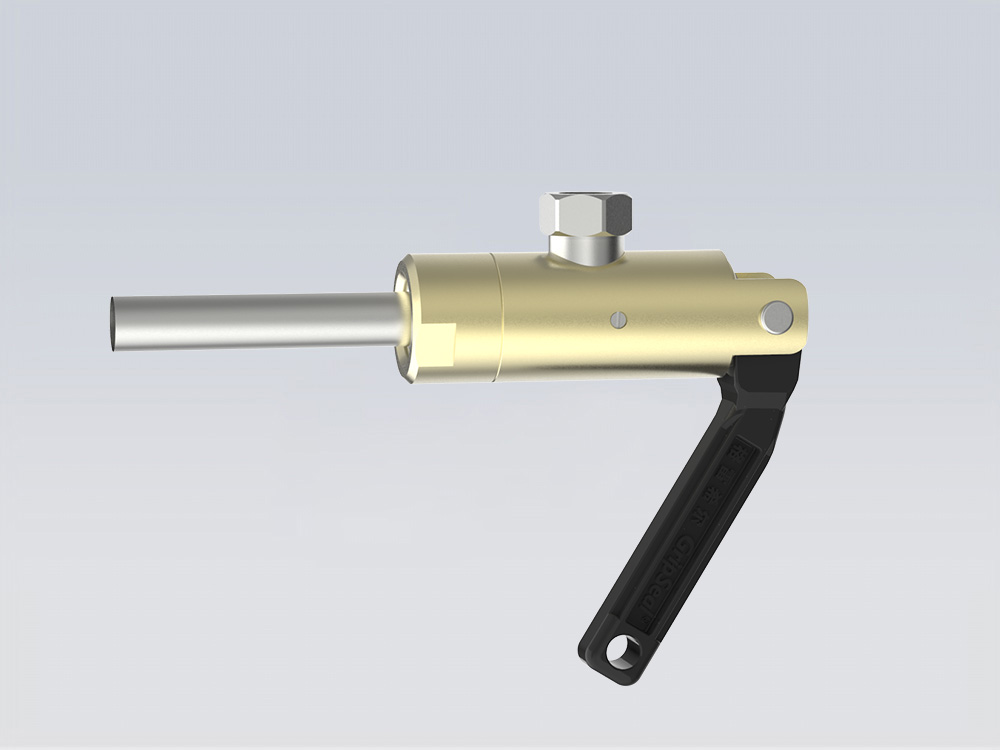

第一步：

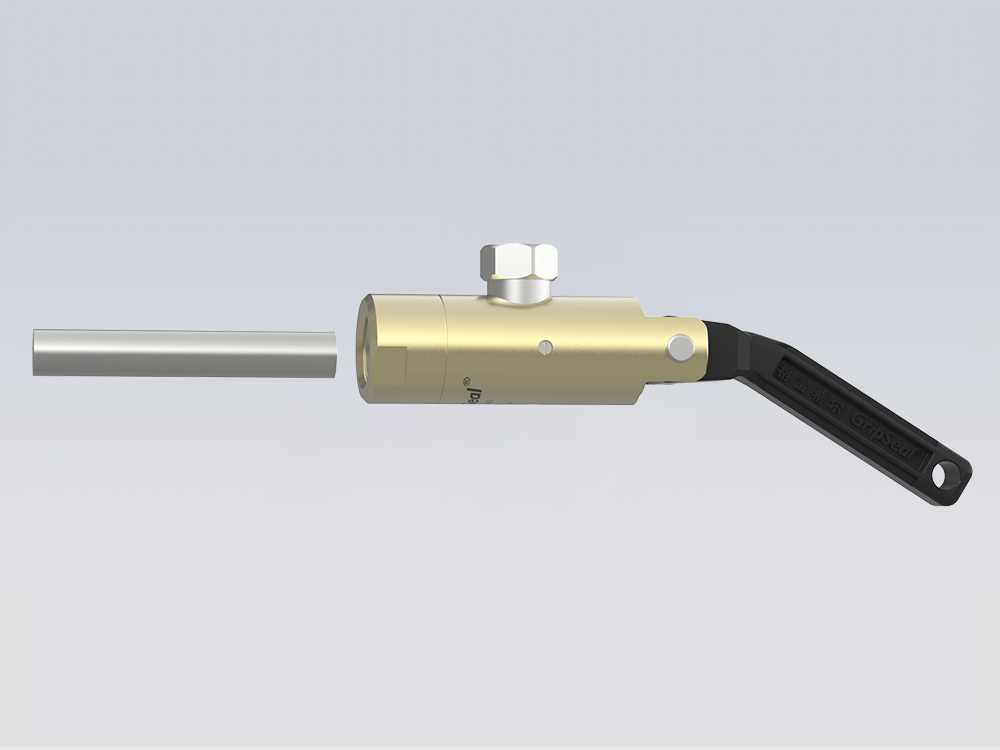

將測試管件插入密封接頭的測試口內 |

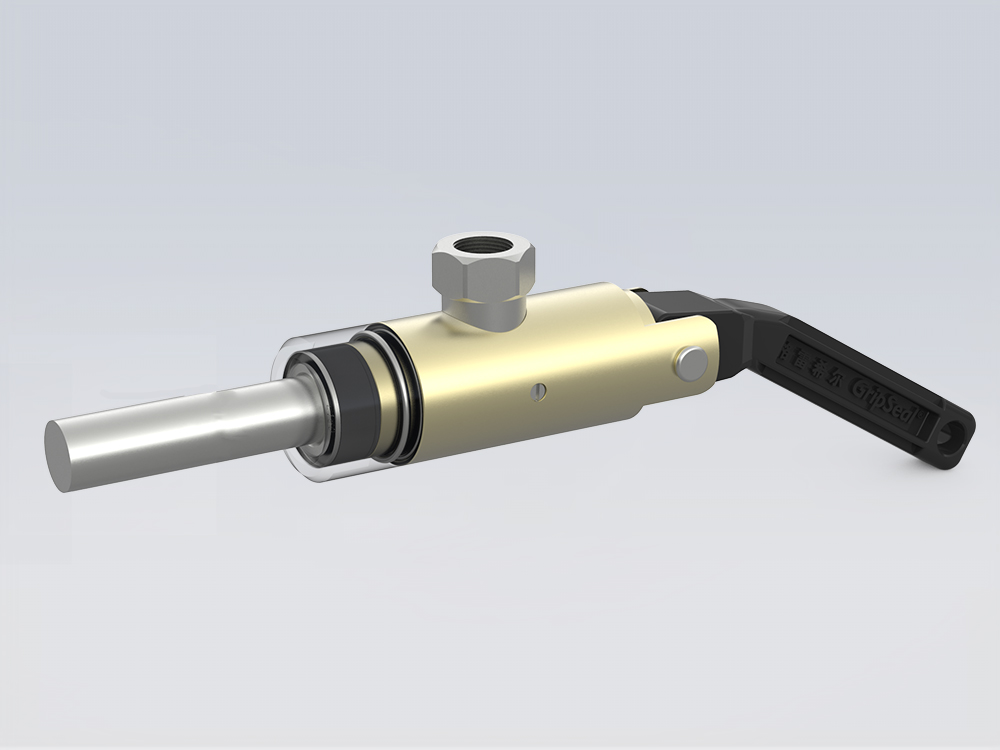

第二步： 將測試件插入測試孔底部 |
第三步： 扳動把手，此時測試件被縮進在測試孔內完成密封 |
應用案例
Application cases
|
|
|
|

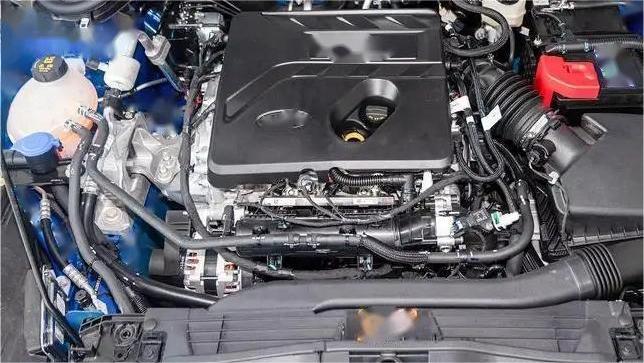

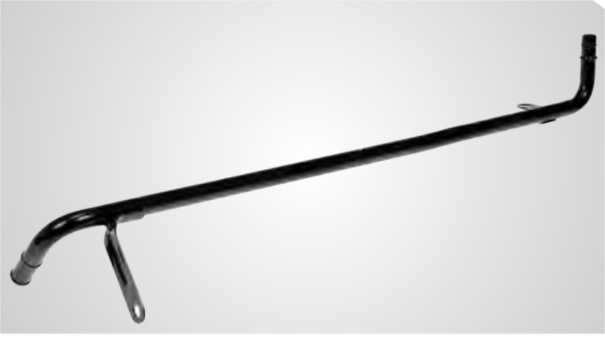

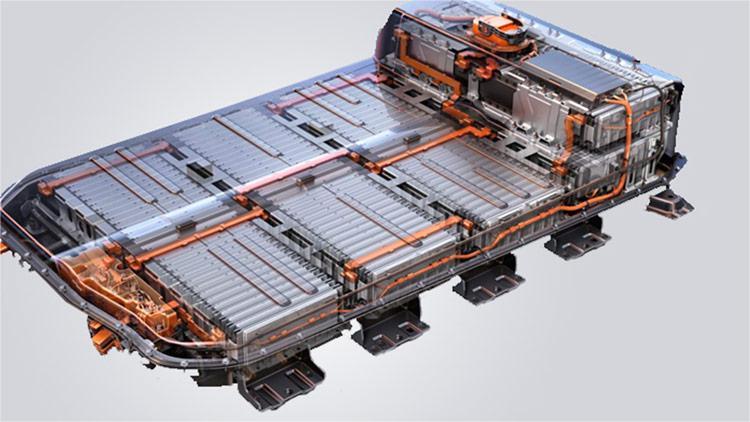

| 新能源汽車電接口封堵 | 發動機冷卻水管測試 | 航空管道測試 |
規格型號表
Specification and Model Table

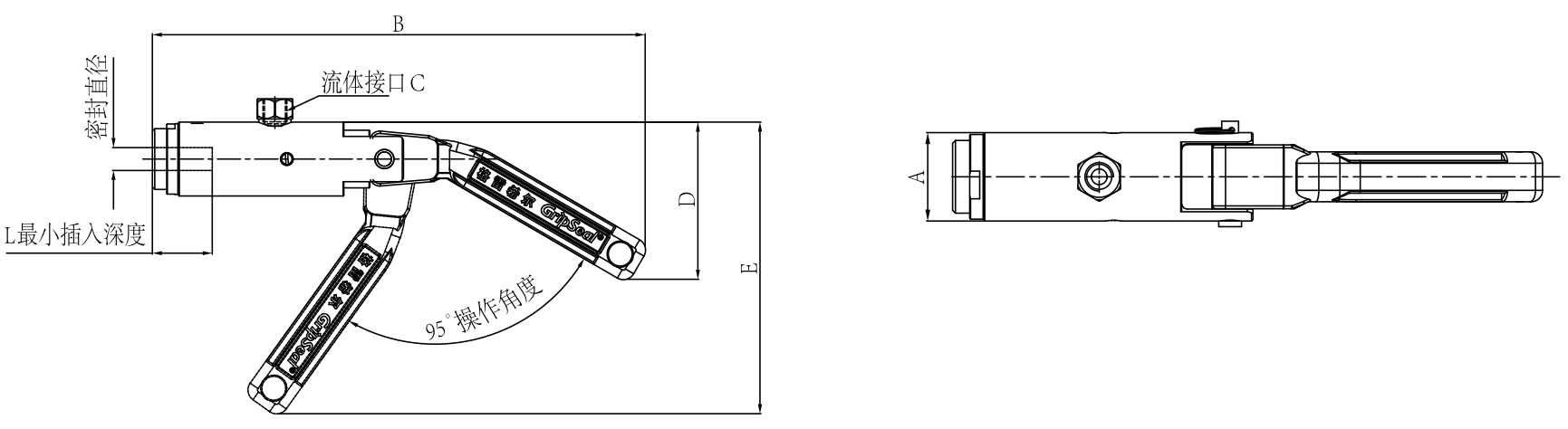

| 產品型號 | 密封直徑 | 尺寸 A | 尺寸 B | 尺寸 C | 尺寸 D | 尺寸 E | 插入深度 L | 密封圈型號 |
| G20A-0007D | 0.8-1.3mm |
29.7mm |
206.9mm | G1/8 | 65.7mm | 124.4mm | 15.4mm | SG20A0007D |
| G20A-0013D | 1.3-2.0mm | SG20A0013D | ||||||
| G20A-0020D | 2.0-3.3mm | SG20A0020D | ||||||
| G20A-0025 |
2.5-4.5mm |
SG20A0025 | ||||||
| G20A-0045 | 4.5-6.5mm | SG20A0045 | ||||||
| G20A-0065 | 6.5-8.5mm | SG20A0065 | ||||||
| G20A-0075 | 7.5-9.5mm | SG20A0075 | ||||||
| G20A-0085 | 8.5-10.5mm | SG20A0085 | ||||||
|
G20A-0095 |
9.5.5-11.5mm |
SG20A0095 |
||||||
| G20A-0105 | 10.5-13.0mm | SG20A0105 | ||||||
| G20A-1110 | 11-13.0mm | 37.5mm | 214.3mm | G3/8 | 72.2mm | 128.3mm | 15.6mm | SG20A1110 |
| G20A-1130 | 13-15mm | SG20A1130 | ||||||
| G20A-1150 | 15-17mm | SG20A1150 | ||||||
| G20A-1160 | 16-18mm | SG20A1160 | ||||||
| G20A-1170 | 17-19mm | SG20A1170 | ||||||
| G20A-1180 | 18-20mm | SG20A1180 | ||||||
| G20A-1190 | 19-21mm | SG20A1190 | ||||||
| G20A-1210 | 21-23mm | SG20A1210 |
更多規格型號請咨詢格雷希爾GripSeal銷售人員，除了常規的標準品外，還有強大的定制能力來滿足客戶復雜的管口快速密封連接，從手動連接到自動化，為客戶測試過程提供穩定、可靠、快速地密封。
