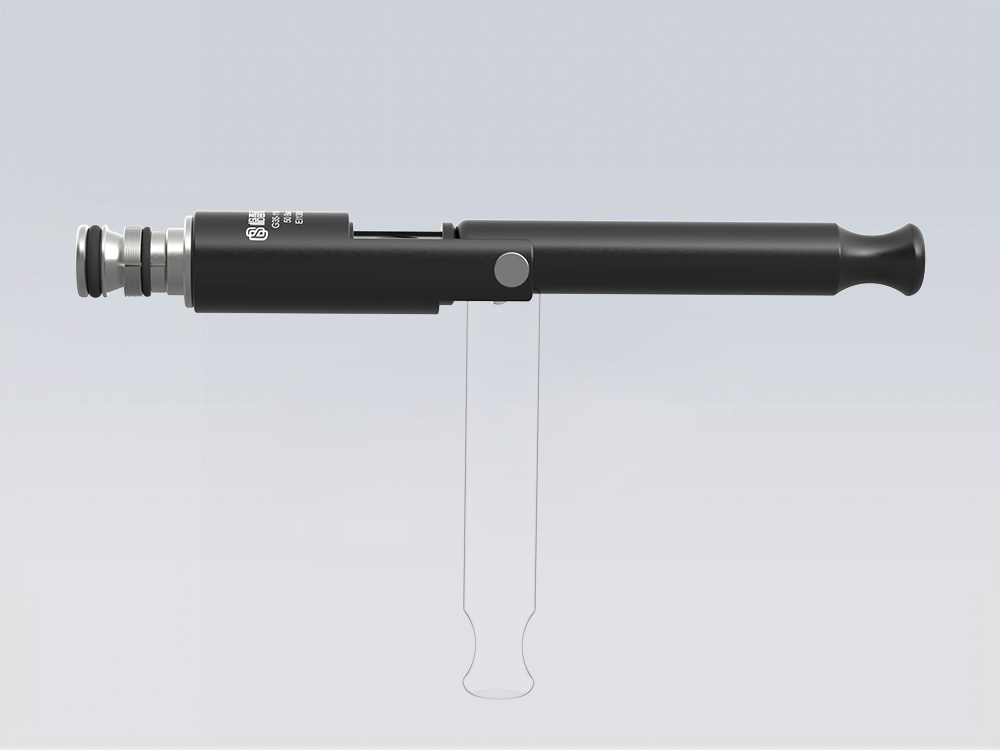

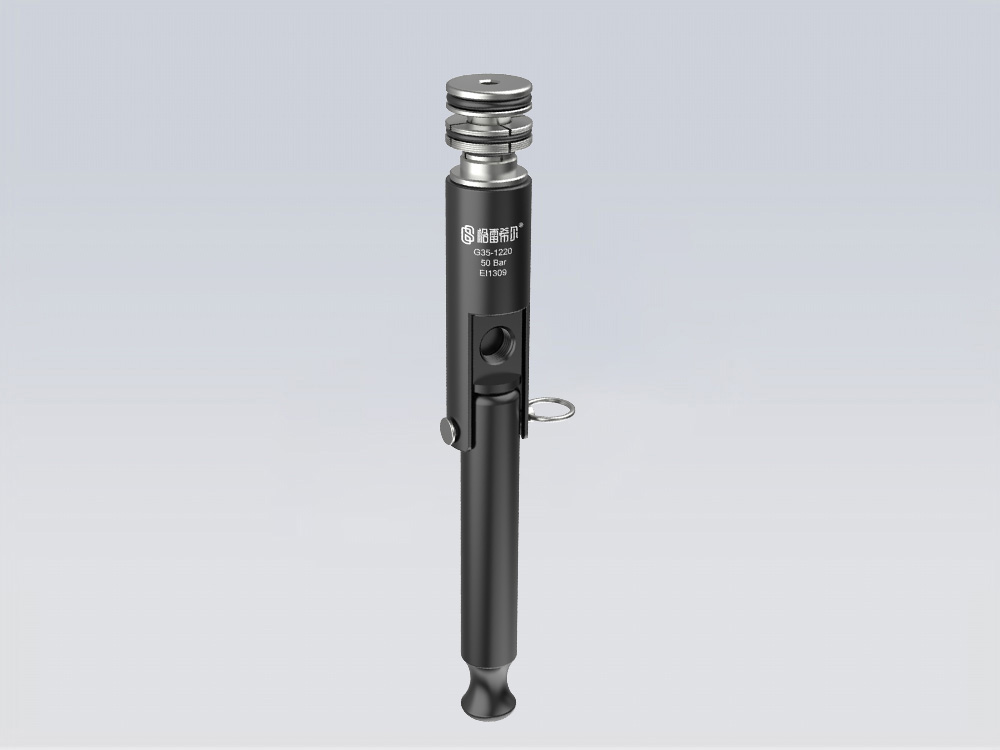

直管密封測試接頭

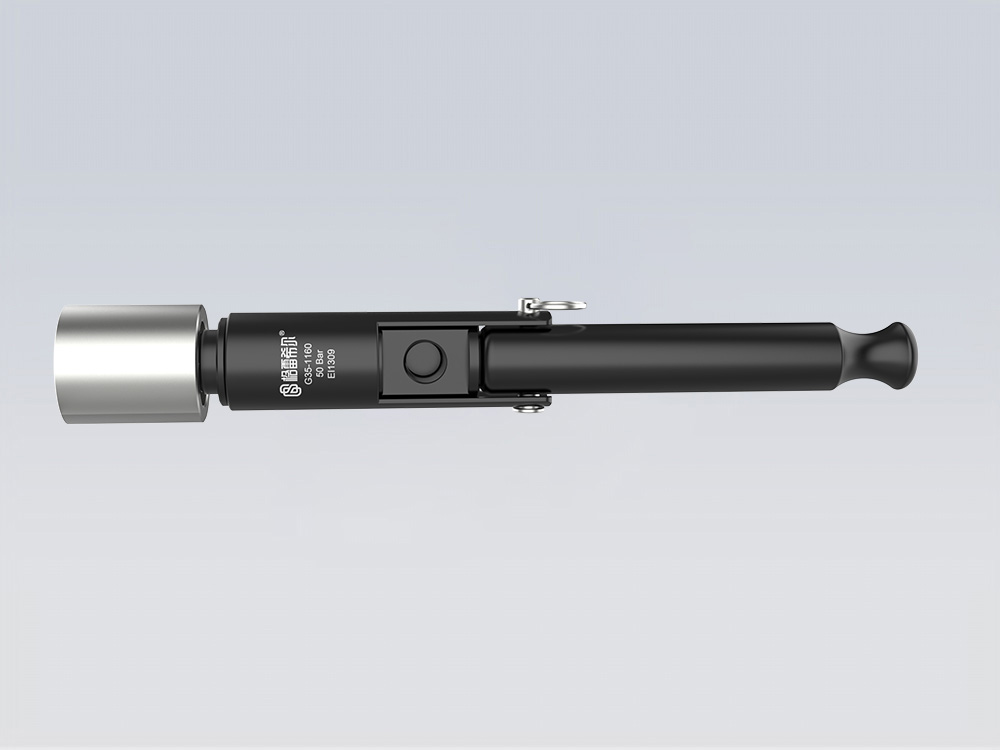

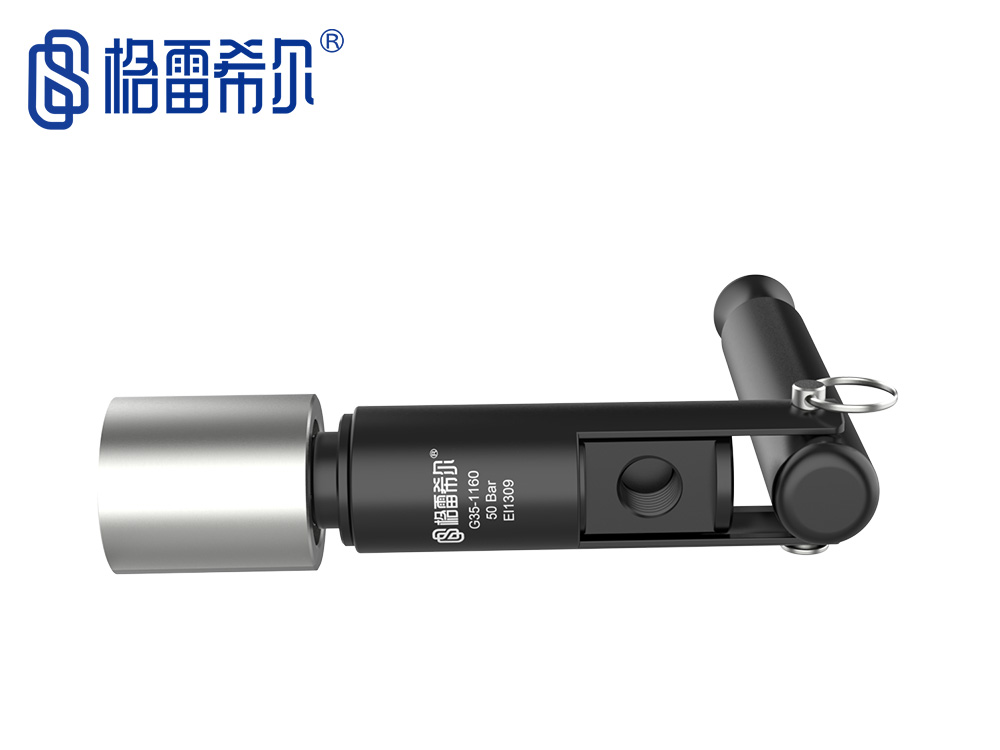

G35高壓管內徑密封測試接頭

密封方式：內脹式

密封范圍：10mm~100mm

產品分類：直管密封測試接頭

產品描述：G35系列密封測試接頭，是密封各類銅管、鋼管和鋁管的最佳內部密封方案，應用于制冷、新···

在線訂購

G35系列密封測試接頭是密封各類銅管、鋼管和鋁管的最佳內部密封方案，應用于制冷、新能源行業，如熱交換器、壓力容器、儀器、儀表、電機控制器冷卻板等。擁有十種以上標準型號，能滿足管件直徑 9.52mm-41.28mm范圍的密封,并可定制其它尺寸，尺寸可到100mm。

密封連接方案

Sealed Connection Scheme

格雷希爾快速接頭

	& 自鎖式高壓內脹式密封連接，適用于高壓力工作環境
	& 改善工作效率，降低生產成本
	& 密封可靠，使用壽命長
	& 壓力輔助設計可以讓密封的力量隨著壓力的增加而增加
	& 手柄驅動輕便快捷，減輕工作強度

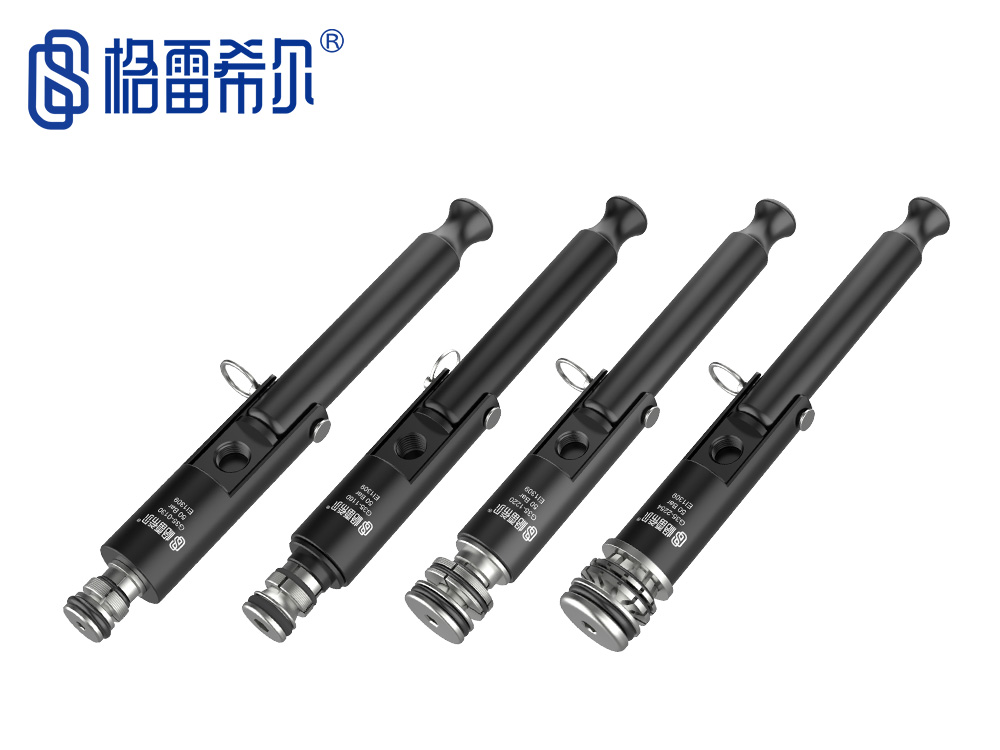

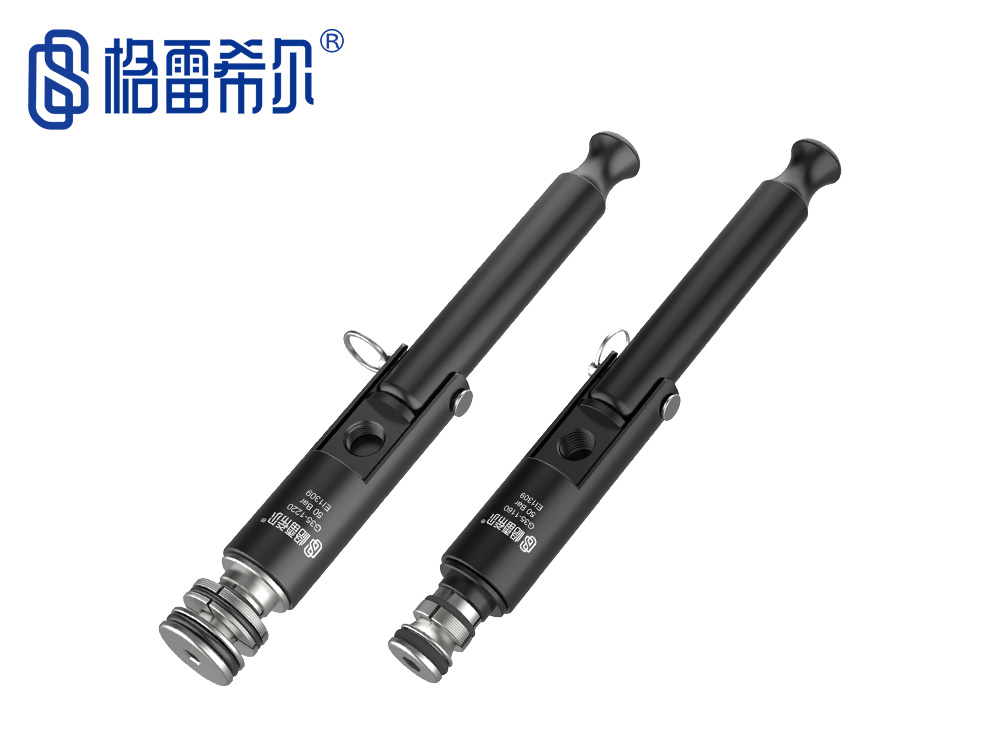

	& 有十種以上標準型號，并可提供定制服務定制其他尺寸

產品特點

Product Features

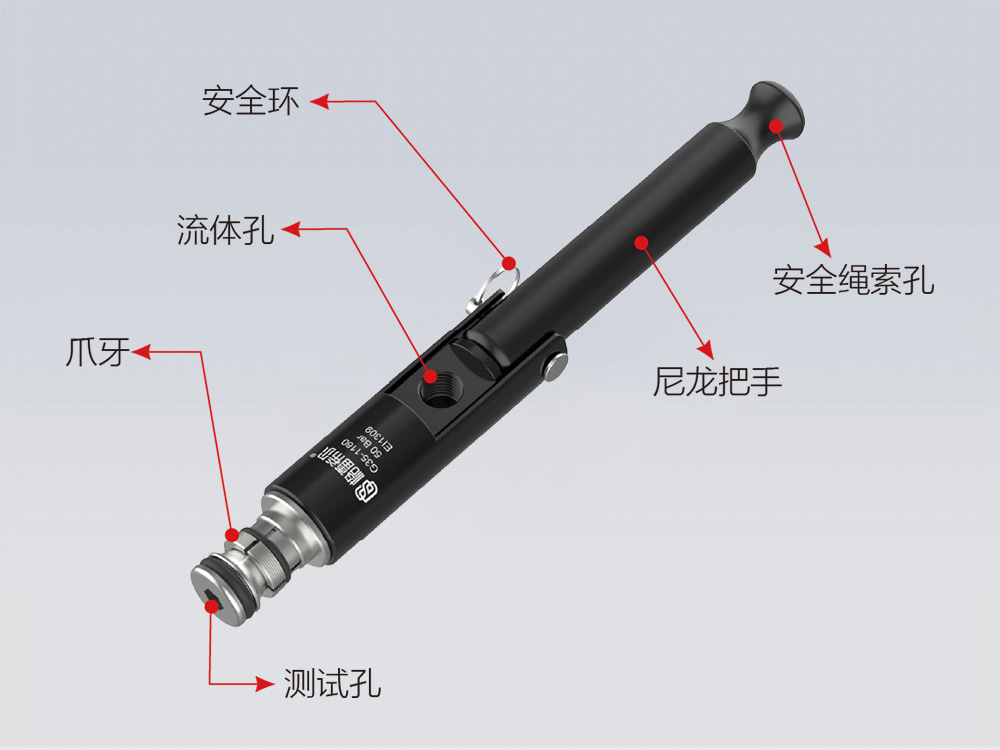

格雷希爾G35系列的特點

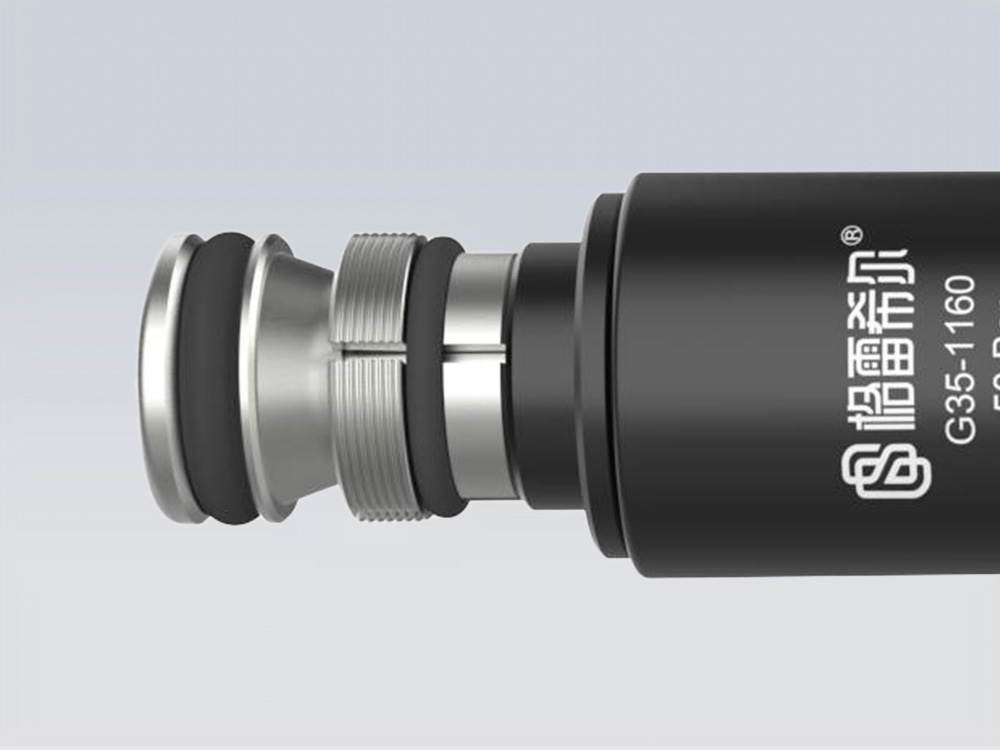

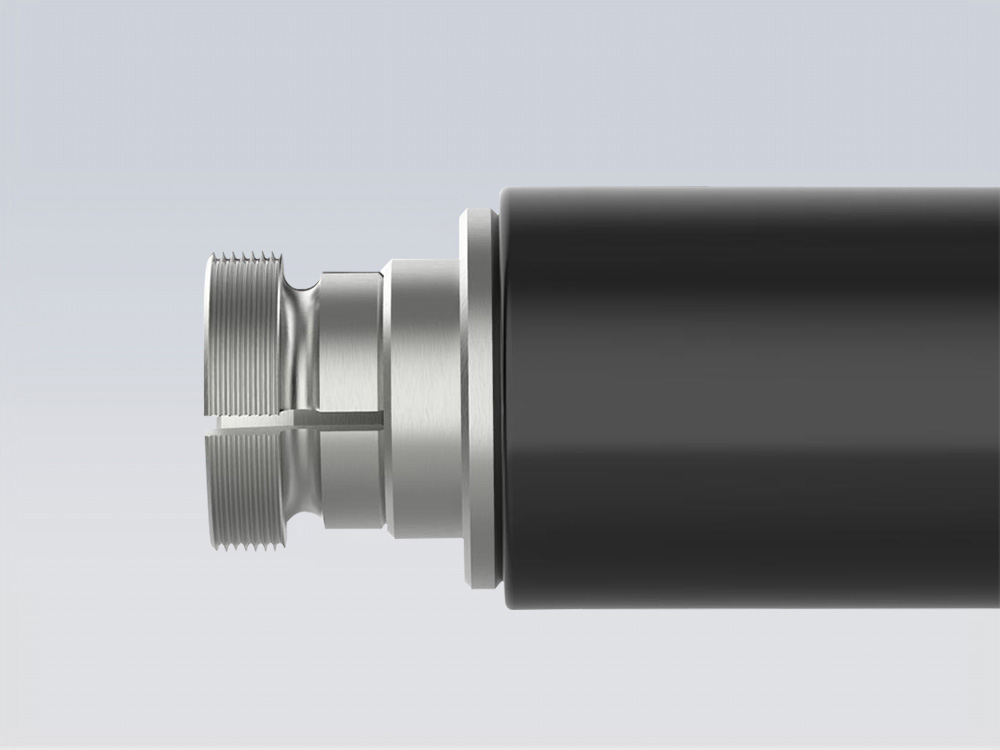

鎖緊爪牙：

高硬度鎖緊爪牙能夠牢牢的抓住管件內壁提高耐壓上限

橫紋特征：

鎖緊爪牙上的細小橫紋能夠增大受力面積，提供更鬧固的抓緊力

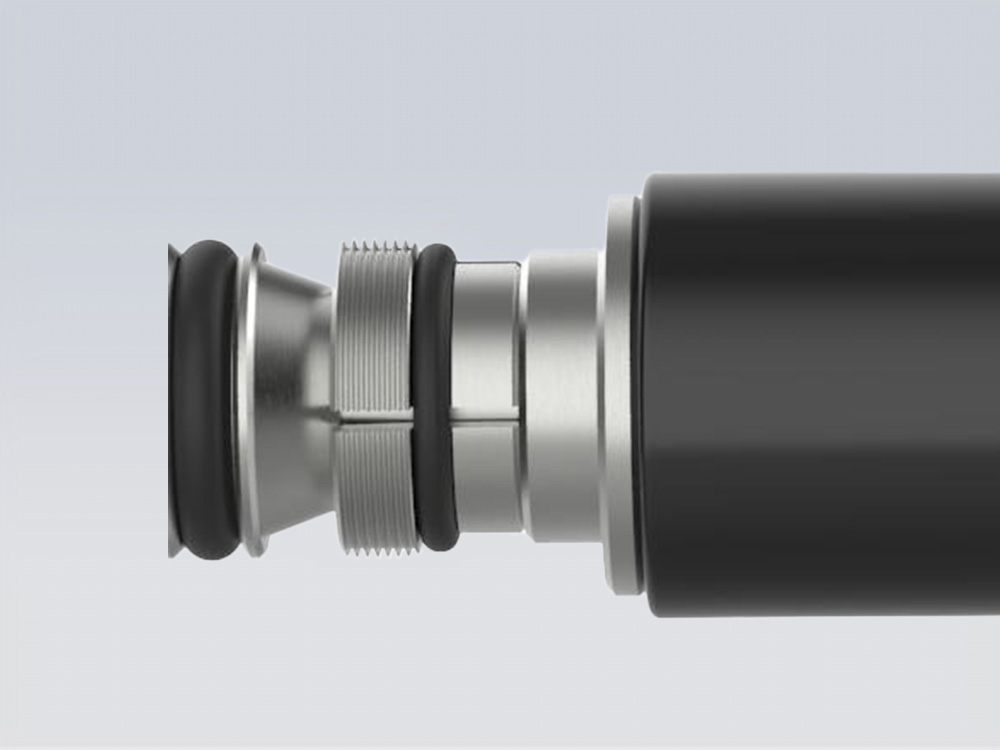

多點密封：

特殊的爪牙形狀，多點接觸提供更多抓緊力的同時減小內壁刮傷

航空鋁、尼龍把手：

體積小、重量輕，操作輕便，降低操作者的勞動強度

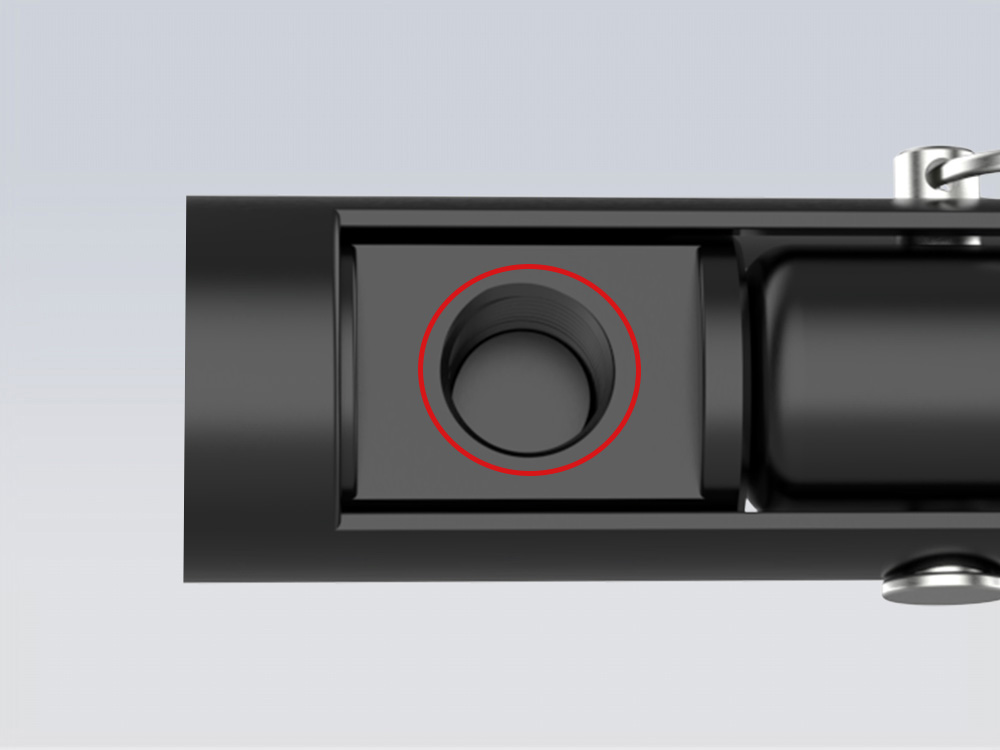

管螺紋流體孔：

符合國際標準，國內常用，相關配件易得

規格與參數

Specifications and Parameters

GripSeal連接器

& 操作壓力：從真空到50Bar到70Bar
& 密封范圍：10mm~100mm
& 插入尺寸：12mm~23mm
& 流量接口：G1/8螺紋孔或ZG1/8螺紋孔
& 主體材料：鋁合金、不銹鋼、尼龍
& 主密封圈：丁腈橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

操作方式

Operating Mode


格雷希爾G35系列操作方式

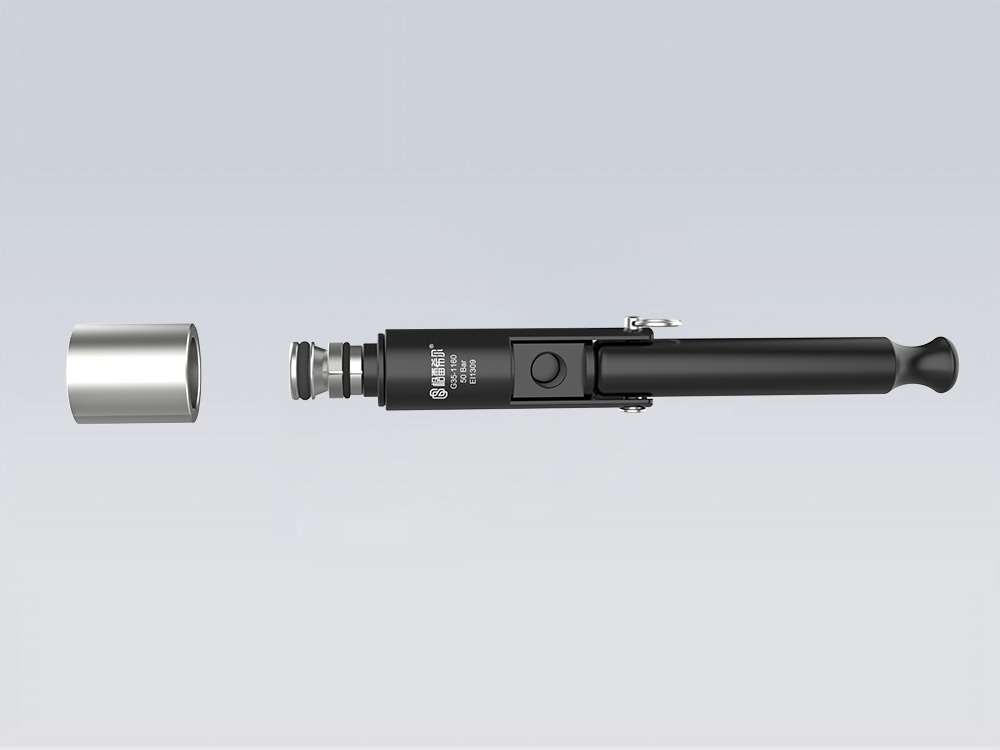

第一步：

將連接好流體孔的密封測試接頭對準管件內部

第二步：

將密封測試接頭插入管件內

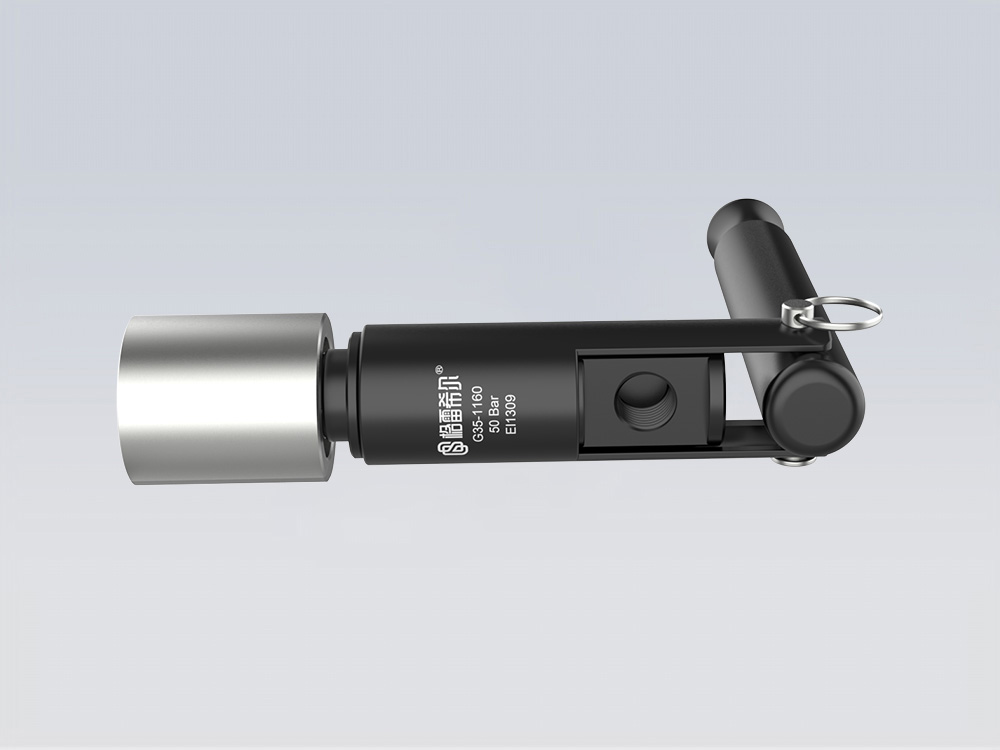

第三步：

扳動把手，此時測試管件被接頭爪牙鎖緊，完成密封連接

應用案例

Application Cases

應用案例

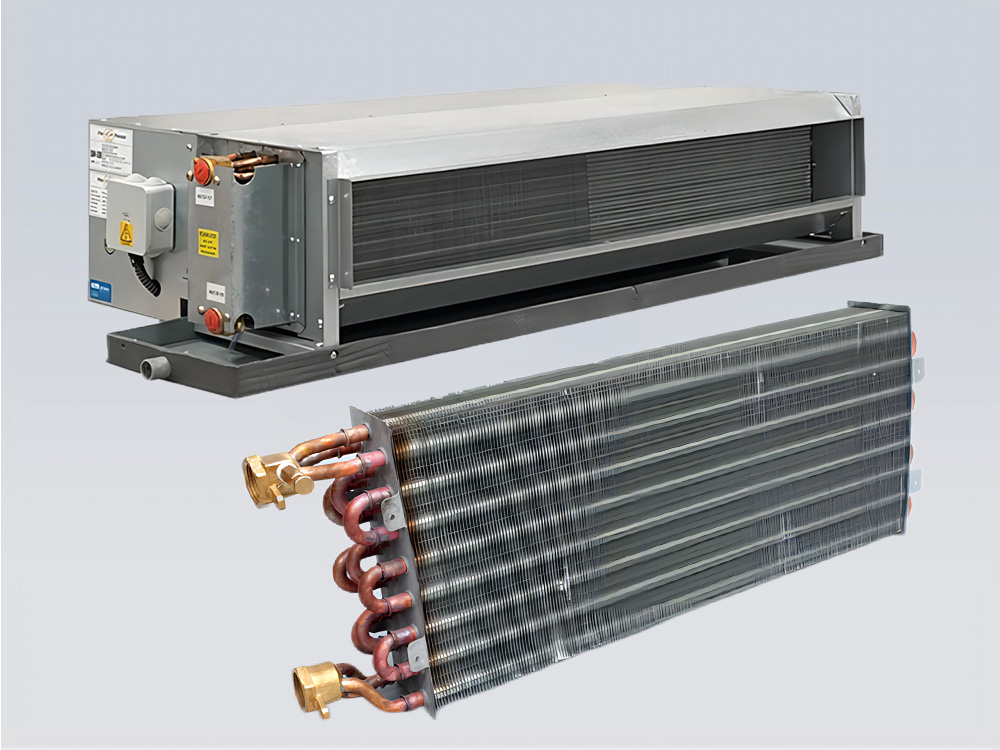

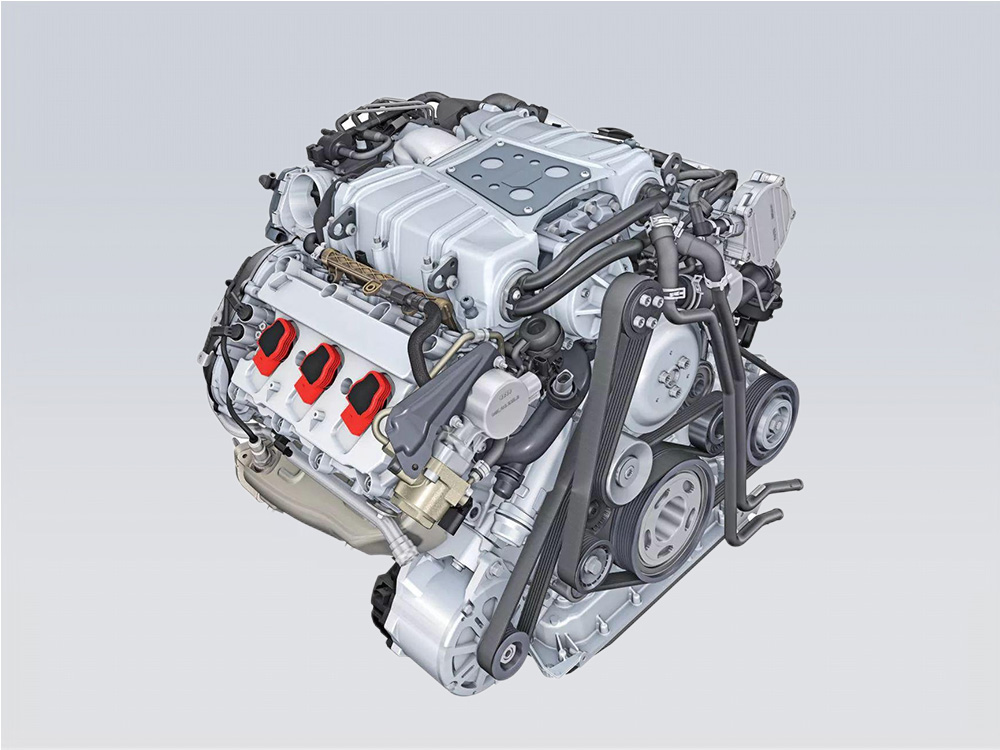

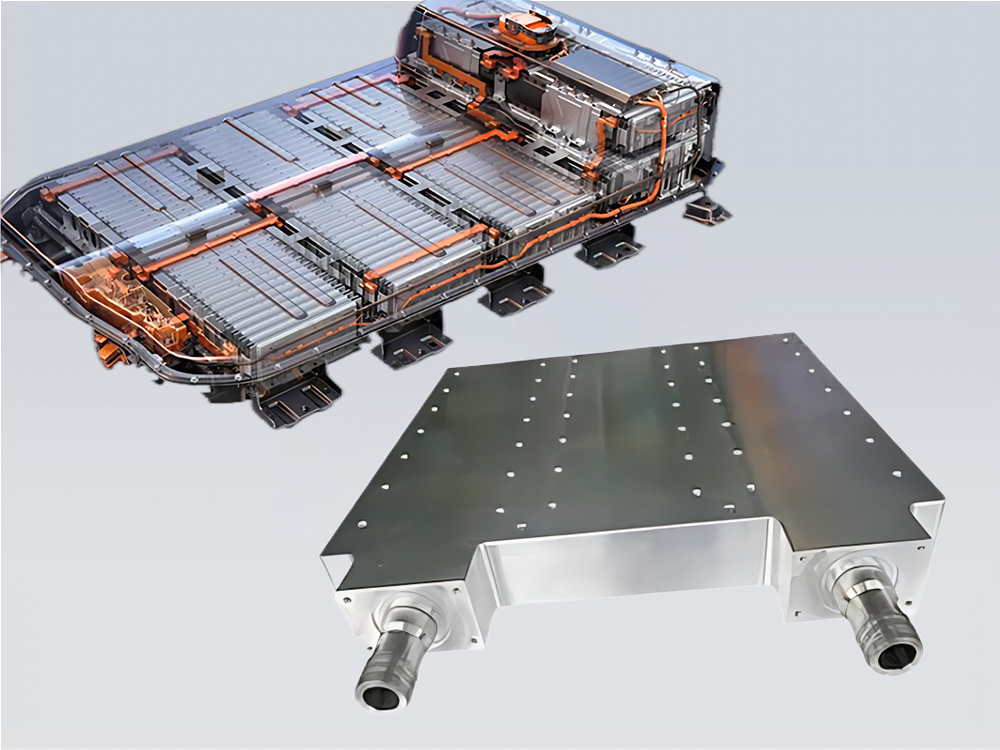

新能源電池水冷板測試	空調散熱器測試	發動機冷卻水道測試

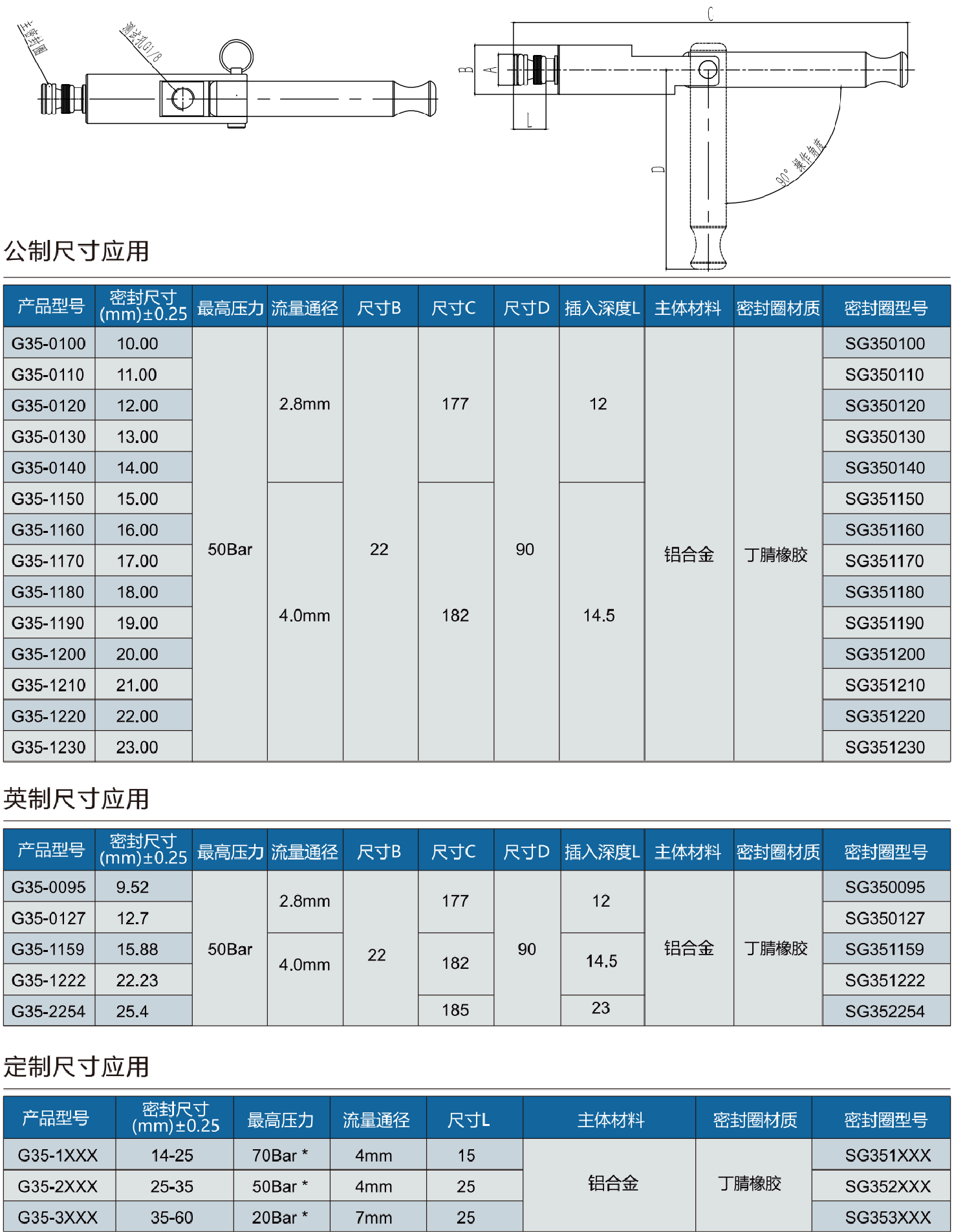

規格型號表

Specification and Model Table

格雷希爾

格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
