直管密封測試接頭

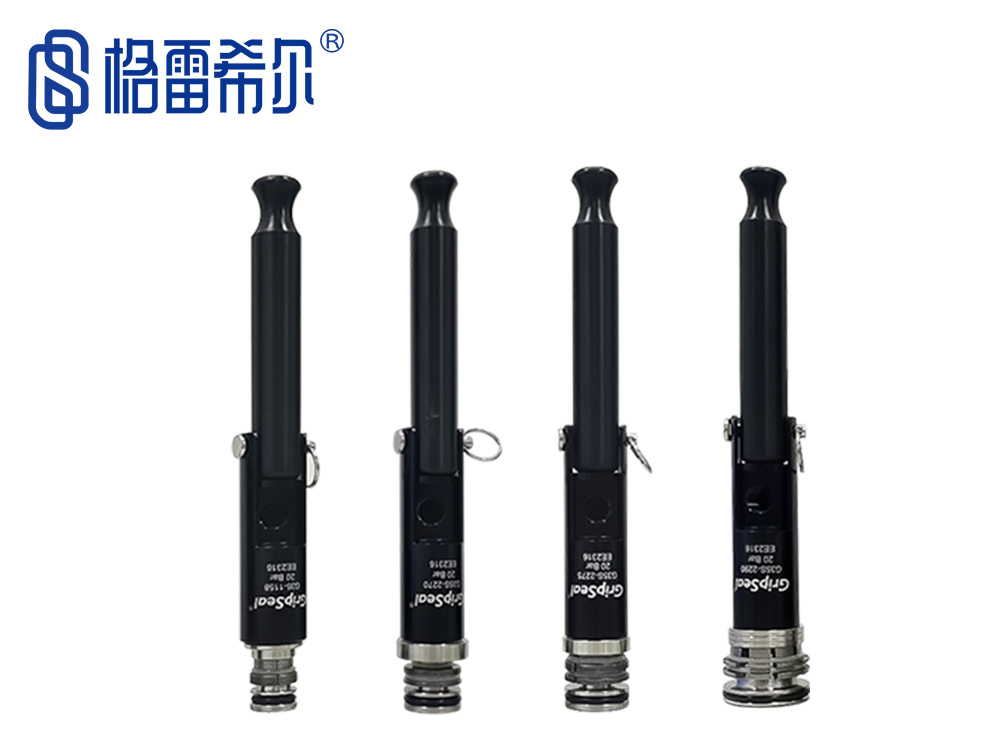

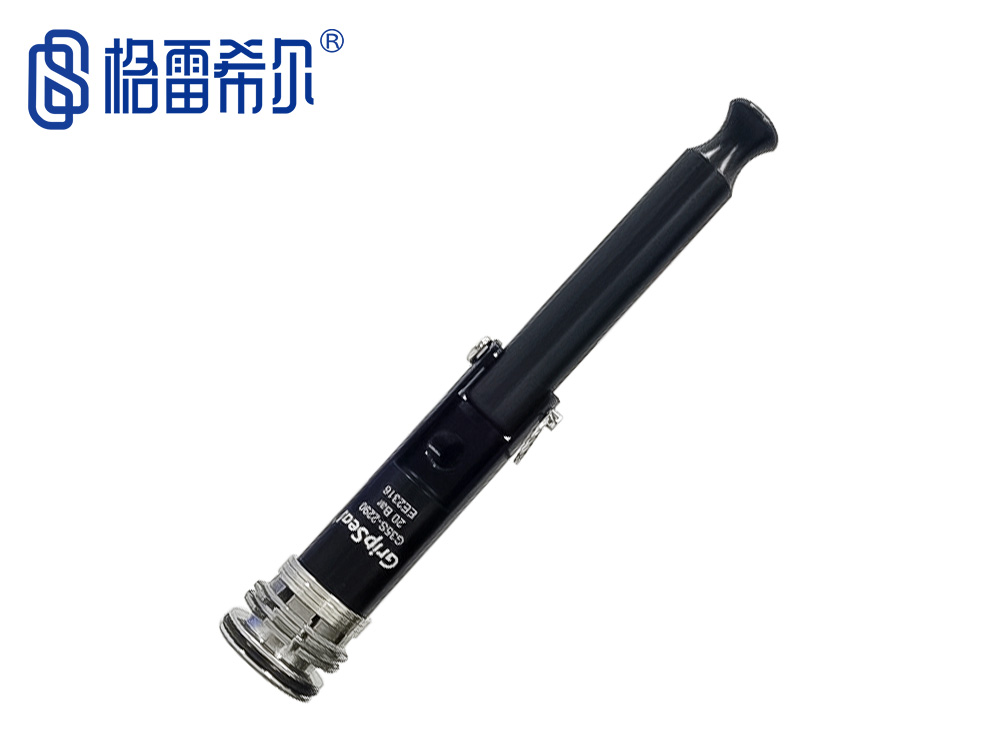

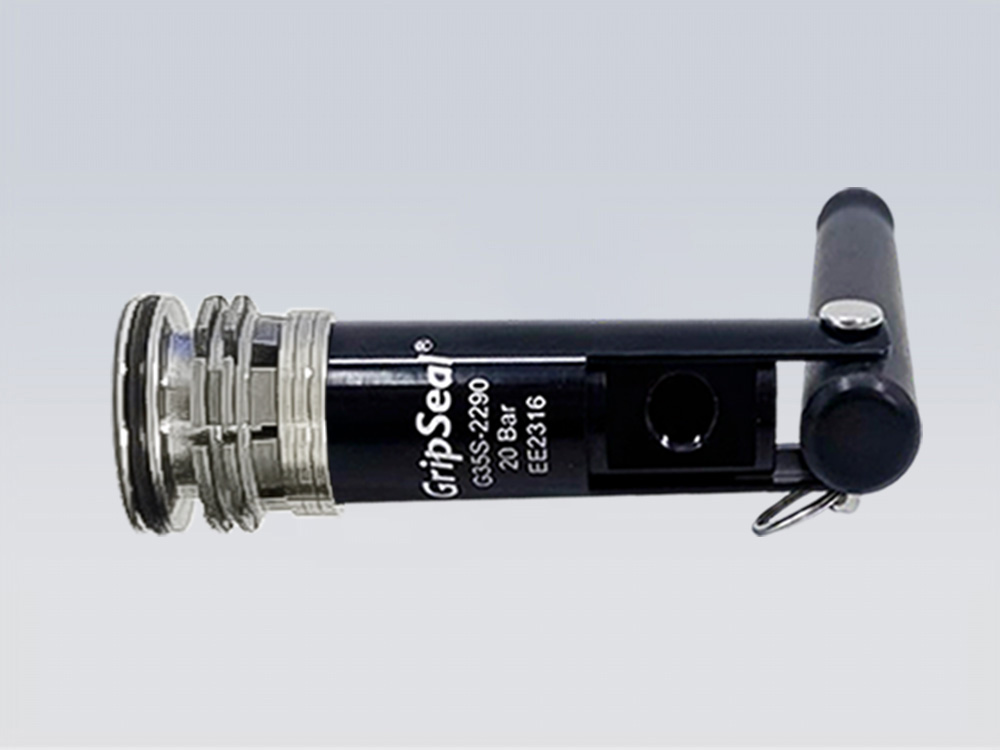

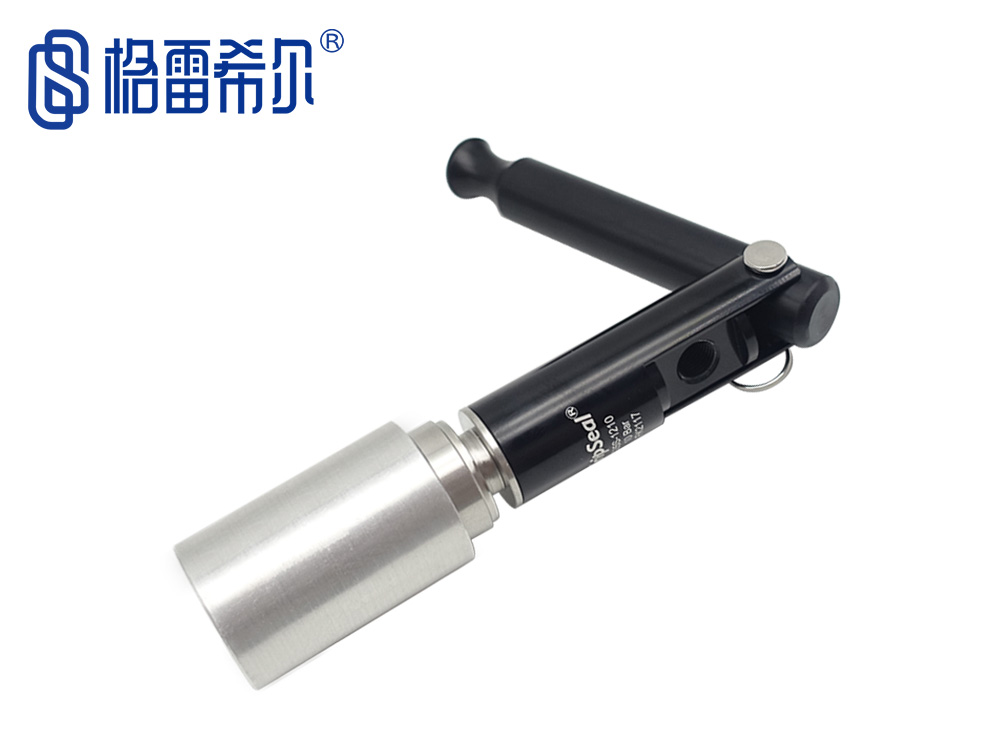

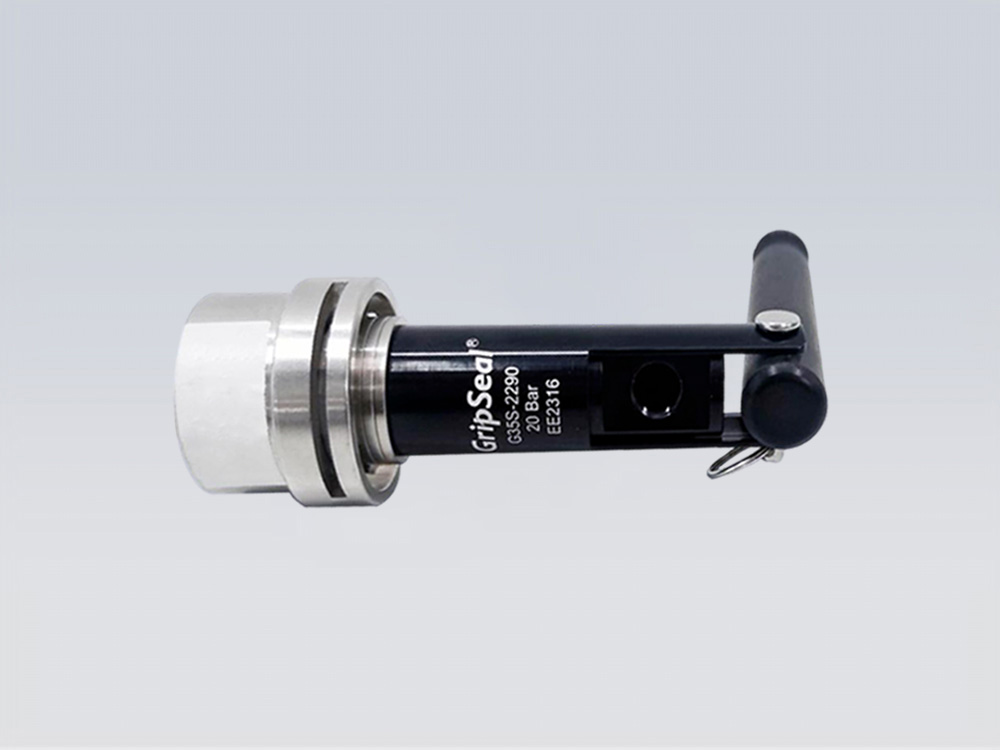

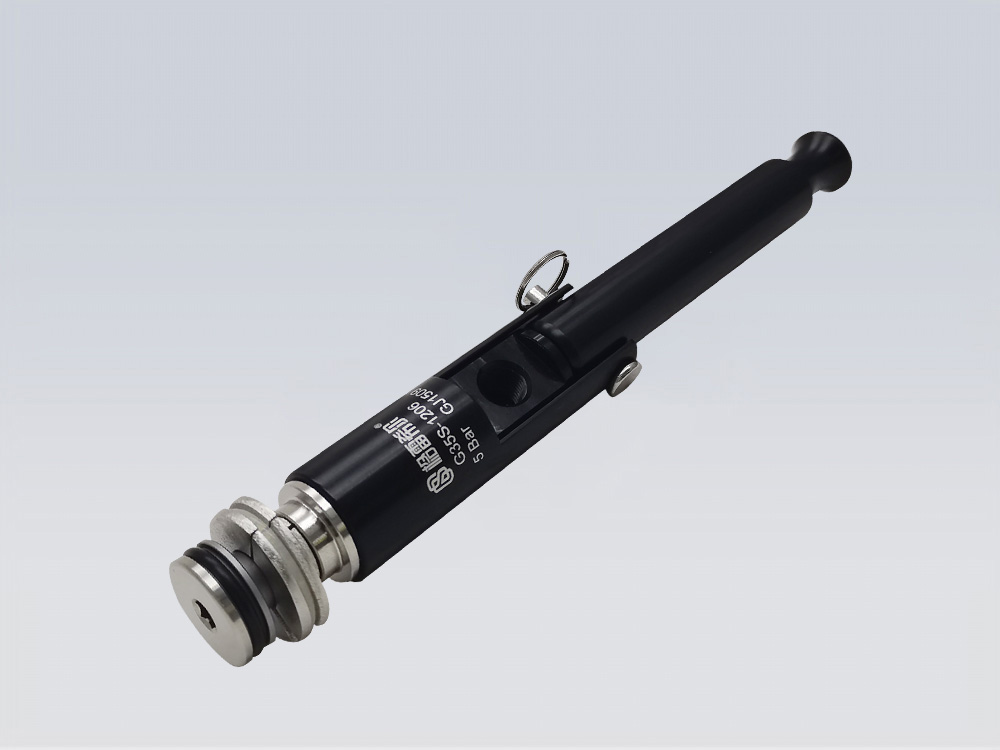

G35S短款密封測試接頭

密封方式：內脹式

密封范圍：10.00mm-25.00mm

產品分類：直管密封測試接頭

產品描述：G35S 系列的開發是為了滿足一些插入深度比較淺的管件而設計的，我們可以看出 G35S 系列···

G35S 系列的開發是為了滿足一些插入深度比較淺的管件而設計的，我們可以看出 G35S 系列接頭前端相比于 G35 常規款的前端要短很多。因為插入深度比較淺，所以 G35S 系列目前的標準品最高壓力只能達到10Bar，當然，我們還在不斷探索更高的壓力測試以滿足客戶的不同測試要求。

密封連接方案

Sealed Connection Scheme

格雷希爾快速接頭

產品特點

Product Features

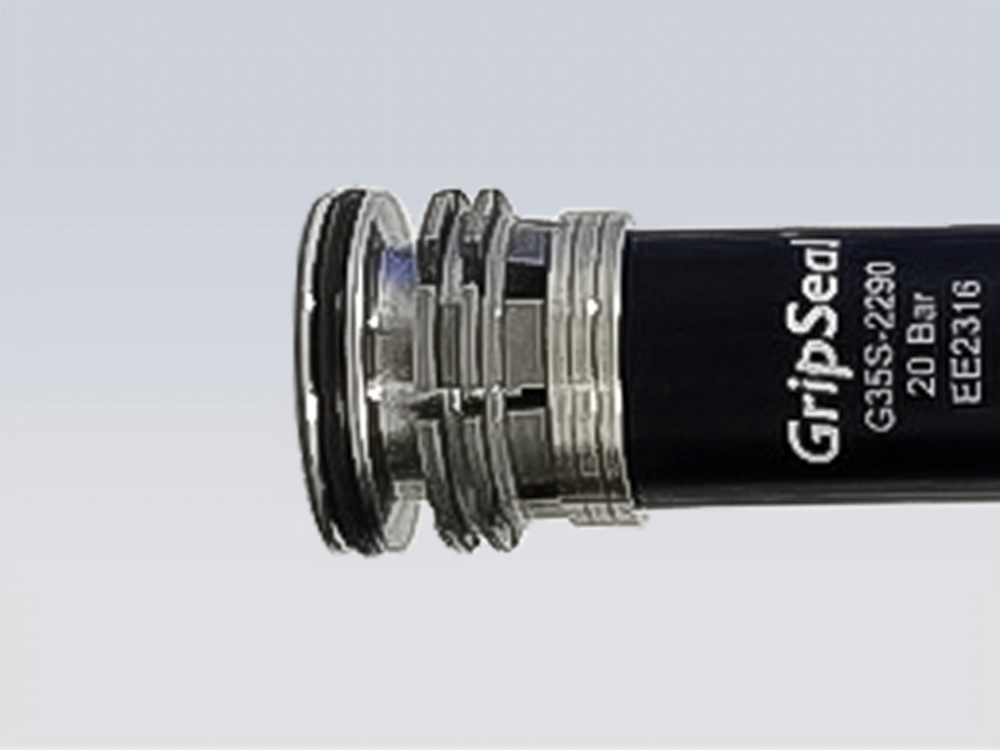

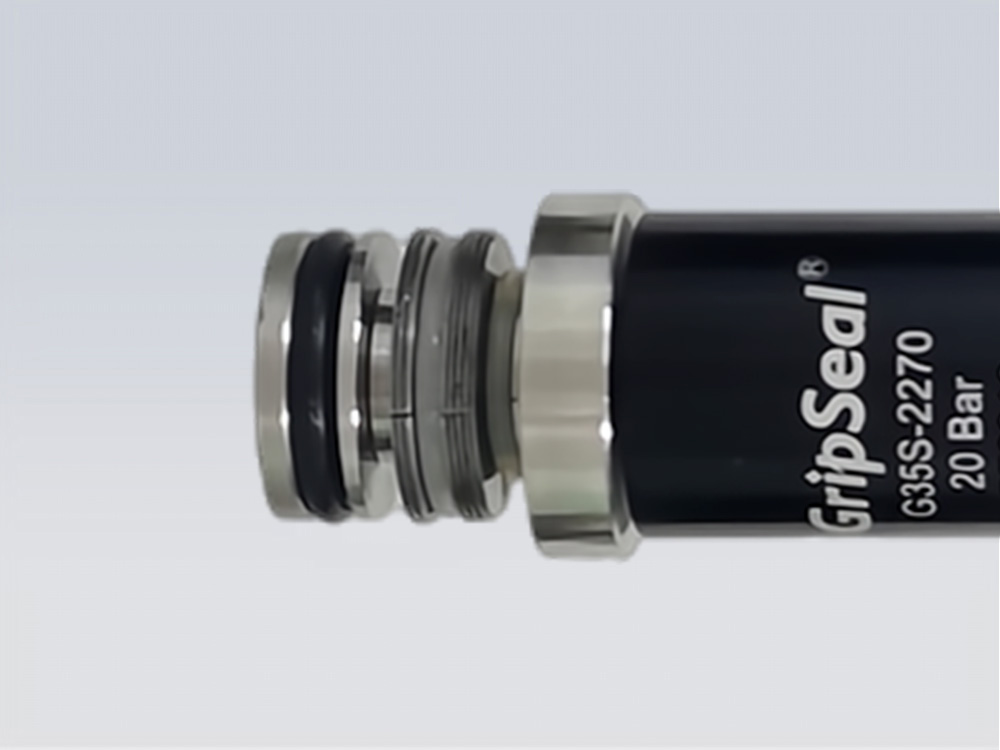

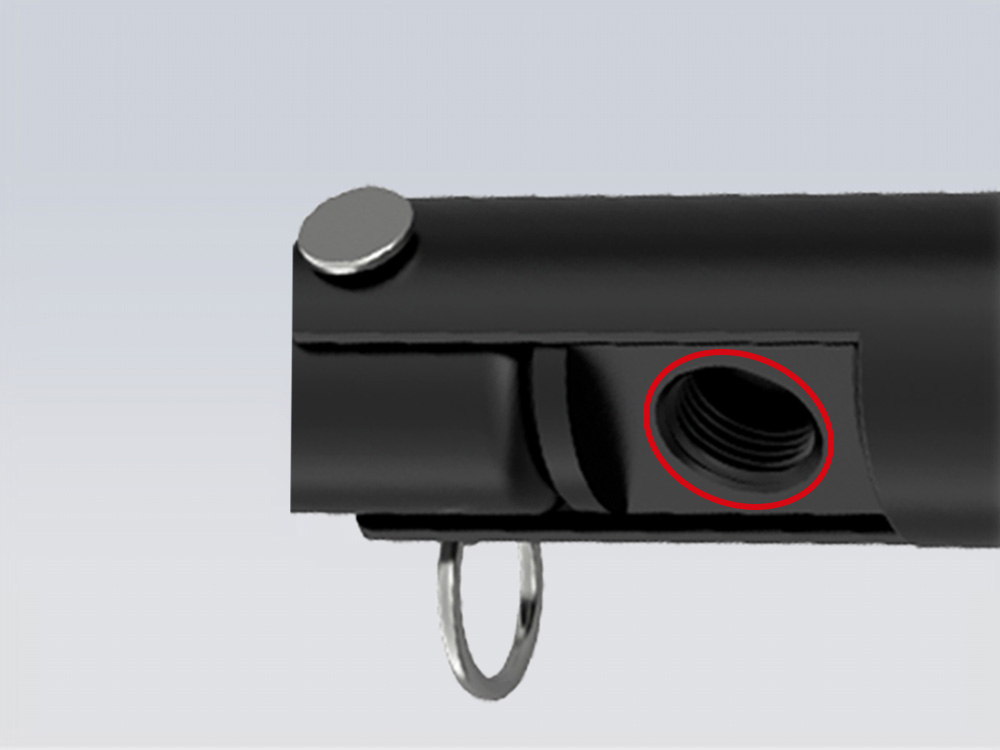

鎖緊爪牙能夠牢牢的抓住管件內壁使接頭不被壓力沖出	特殊的爪牙形狀和多點接觸提供抓緊力保證無損傷密封連接	G1/8管螺紋流體孔，相關配件易得，實現通氣與封堵的切換	體積小巧，操作輕便降低操作者的勞動強度

規格與參數

Specifications and Parameters

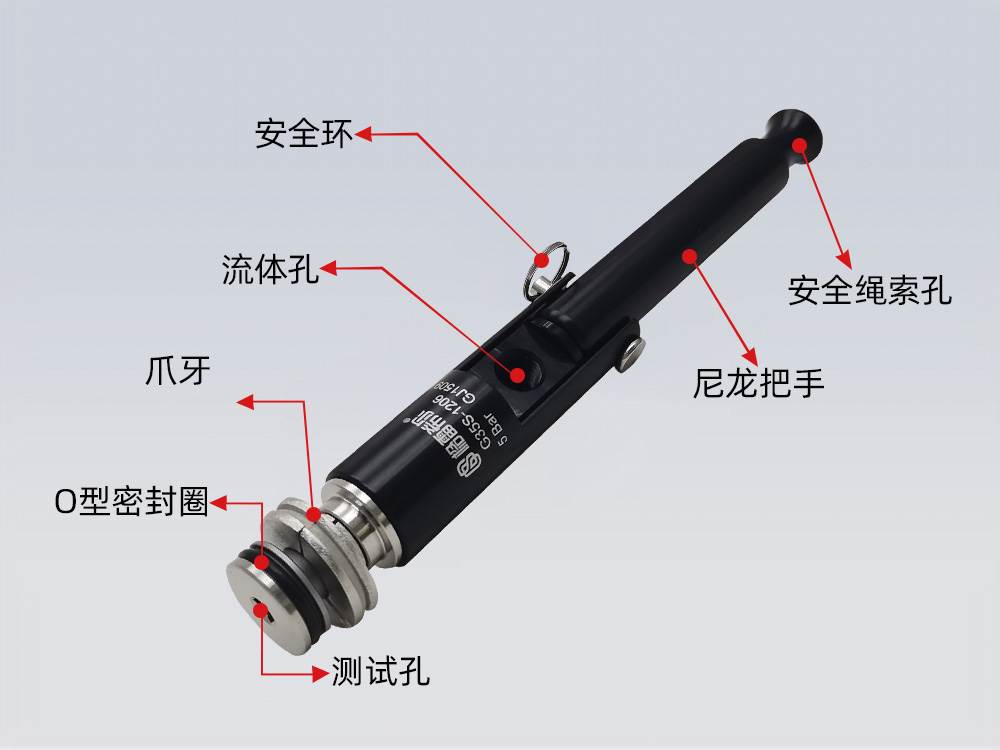

GripSeal連接器

操作方式

Operating Mode


G35S操作步驟1

G35S操作步驟2

第一步：

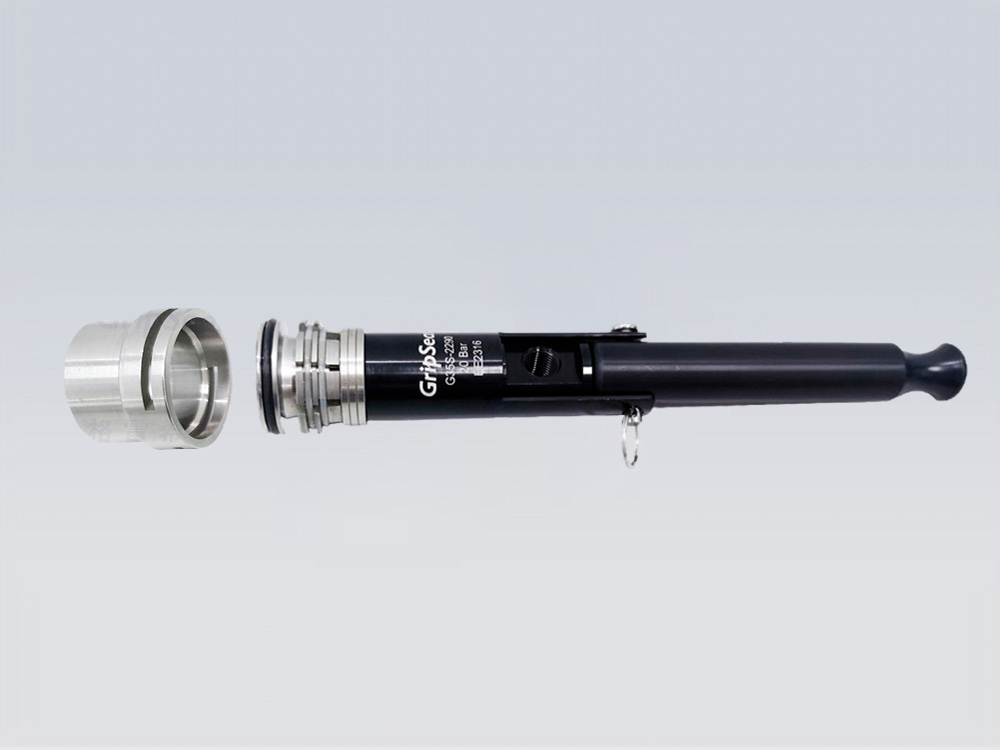

將安裝好轉接或封堵頭的密封測試接頭對準測試管件插入管件內部

第二步：

扳動把手，此時測試管件被接頭爪牙鎖緊完成密封，充入測試介質開始測試

規格型號表

Specification and Model Table

格雷希爾

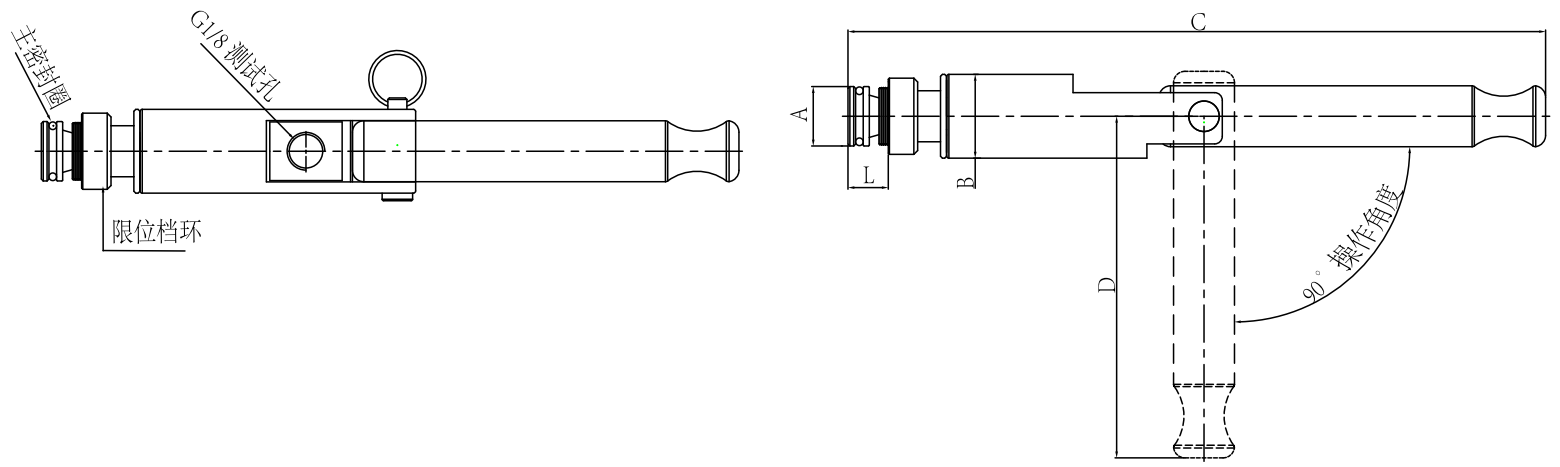

G35S結構圖

格雷希爾GripSeal密封測試接頭各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號現貨供應，并能根據實際需求，為各類異型管件提供專業的非標定制解決方案。
