格雷希爾C系列自動公母接頭在空調外機出廠前抽真空及自動加液的應用

編輯：億控科技（湖北）

　　空調室外機在出廠前需要充注了足量的制冷劑，所以在充注前需要對室外機進行抽真空。空調廠家在空調生產過程中對抽真空的標準有嚴格的要求，保證產品的出廠質量。因為空調系統絕對真空是很難實現的，所以一般需要將空調系統表壓抽到30Pa以下才能充注制冷劑。

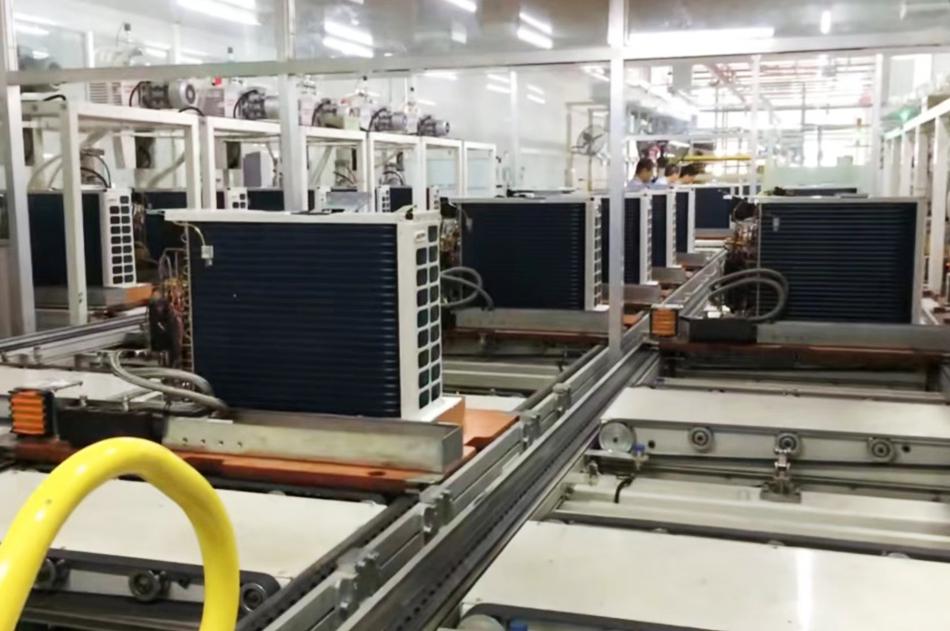

　　如上圖所示：空調外機被放入金屬移動托盤中等待抽真空及自動加液，每個移動托盤都有固定的自動對接板，對接板上的兩條金屬編織軟管末端可以用格雷希爾GripSeal快速密封連接器連接，也可以用C20系列或C26系列自動公母接頭來與產品連接，這次主要介紹自動公母接頭在空調外機出廠前抽真空及自動加液的應用。

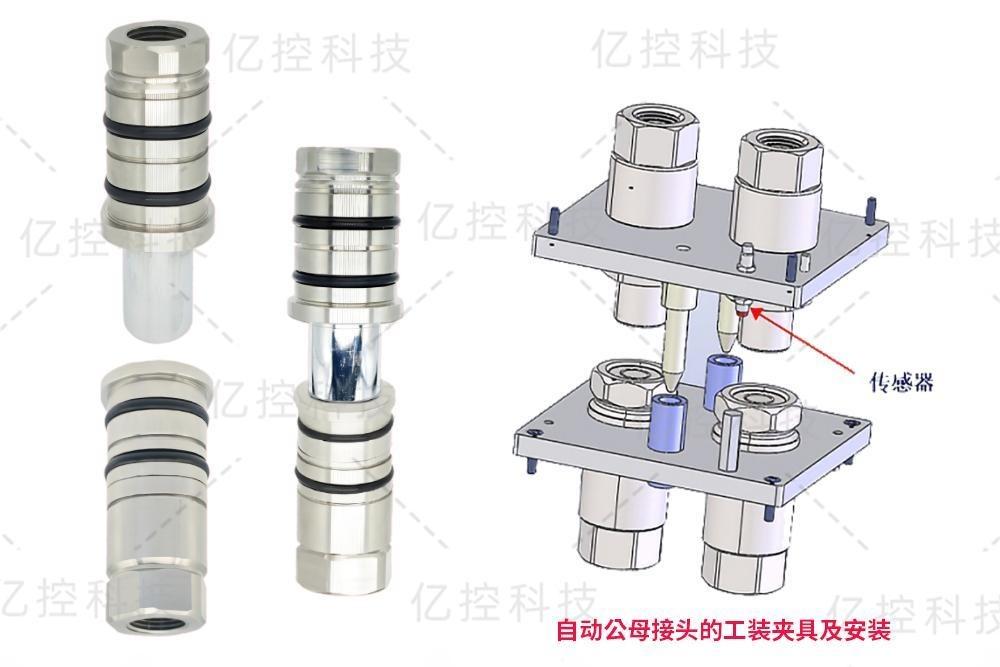

　　格雷希爾C20/C26系列自動公母接頭，是為托盤自動化生產過程中的氣液自動化對接而設計。整體采用全不銹鋼結構，具有良好的耐腐蝕和耐磨性能;高達10萬次的插拔壽命設計，使其可以在長時間的使用中保持穩定性和可靠性;大流量通徑可以適應不同的氣體/液體的流量需求;測試壓力最高50bar，使其能夠承受較高的工作壓力;內置截止閥可以避免流量的溢出造成浪費;除此之外設計時還考慮到不同安裝板的厚度問題，因此可以適應不同厚度的安裝板。

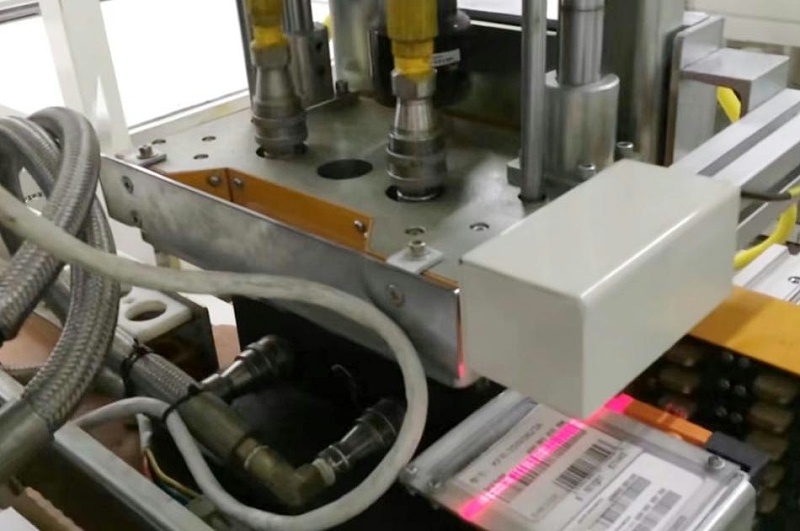

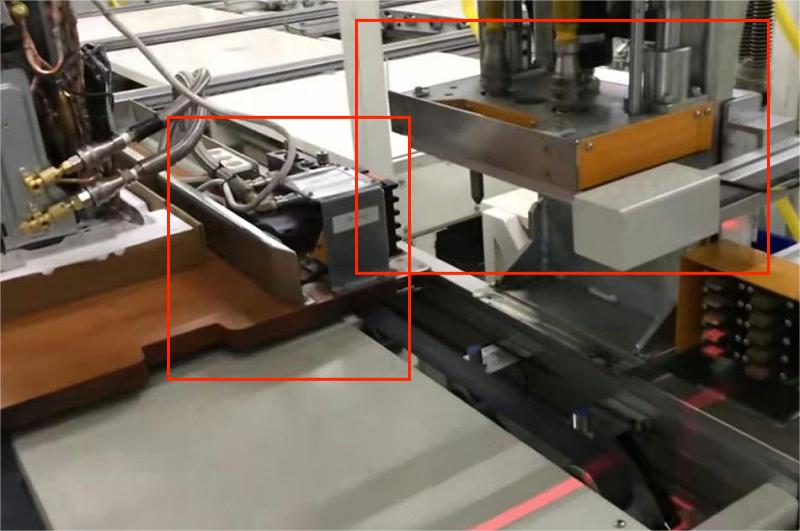

　　如圖所示，需提前將C20/C26系列自動公母接頭別安裝在固定工位和移動托盤上，移動托盤隨著流水線來到指定位置，自動掃碼后，固定工位的活動對接板自上而下與托盤上的板塊實現對接。

　　格雷希爾C20/C26系列自動公母接頭完成連接后即可開始抽真空及自動加液。操作完成后，工裝夾具會自動分開，此時C20/C26系列自動公母接頭會啟動自鎖功能，避免流量溢出造成浪費，良好的密封性能讓產品隨移動托盤進入下個環節。
