G80系列高壓內螺紋密封測試接頭在風機盤管測試中的應用

編輯：億控科技

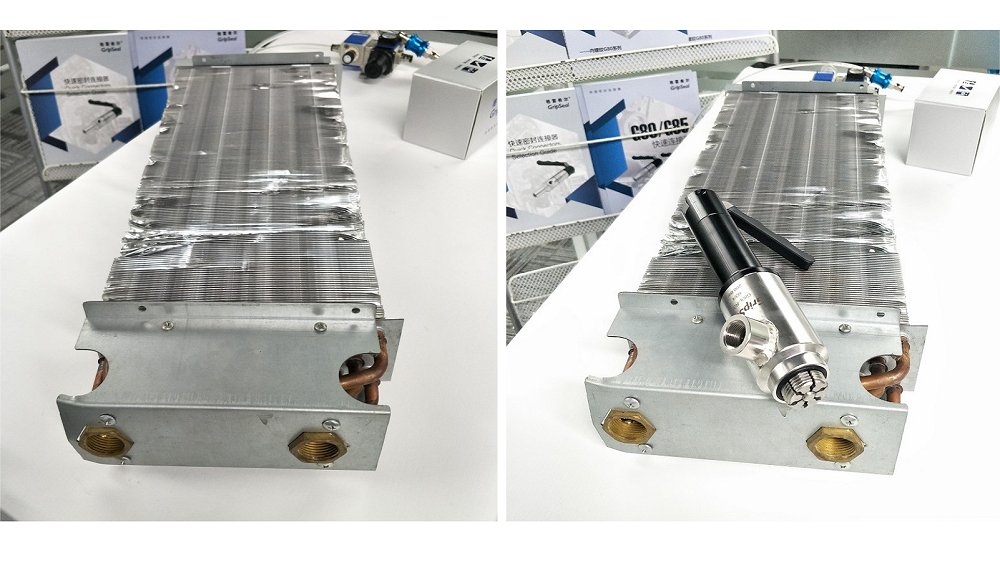

風機盤管是空調系統重要組成之一，在實際使用中承擔著冷、熱交換的重要作用。在應用于整機之前需要做密封性測試等一系列檢測，盤管內部通常壓力都會比較大，所以風機盤管的接口多為螺紋式的，以前都是用擰螺母的方式，效率低，穩定性不好。格雷希爾G80系列高壓內螺紋密封測試接頭，用于風機盤管管口的快速密封連接，可以快速的提高測試效率和穩定性。它是如何提高氣密性測試效率的呢，我們一起來看看。

我們先從它的結構原理來看一下：G80系列結構簡單，包含金屬主體（外部桐框架）、手柄、螺紋爪牙、密封圈、彈簧等部件構成。原理特別簡單，在放松狀態下，接頭前端的螺紋爪牙在彈簧的作用下呈張開狀態。在使用時，通過按壓手柄推動內部連接桿帶動螺紋爪牙收縮，這樣就可以插入相應規格的螺紋管口中了。松開手柄，彈簧會使爪牙回到張開張狀態，繼而與管件的螺紋相契合從而達到鎖緊的目的。密封工作是有密封圈來完成的，一般是端面密封的方式，所以要求螺紋管口要有一定的端面厚度和平整性，否則就需要重新匹配接頭方案。

再從它的操作方式上來看：使用時第一步按壓手柄，螺紋爪牙收縮；第二步，將接頭前端螺紋爪牙對準螺紋管口，插入；第三步，松開手柄，螺紋爪牙在彈簧的作用下張開，和管口螺紋形成契合，抓緊管件。同時，密封圈已經與螺紋管口擠壓，形成良好的密封面。第四步，從測試孔通入測試流體，進行一系列測試；第五步，測試完成后，部分需要回收的測試媒體要先回收或者泄壓，然后再次按壓手柄，使接頭螺紋縮緊，拔出接頭即可斷開連接。
