異形管密封測試接頭

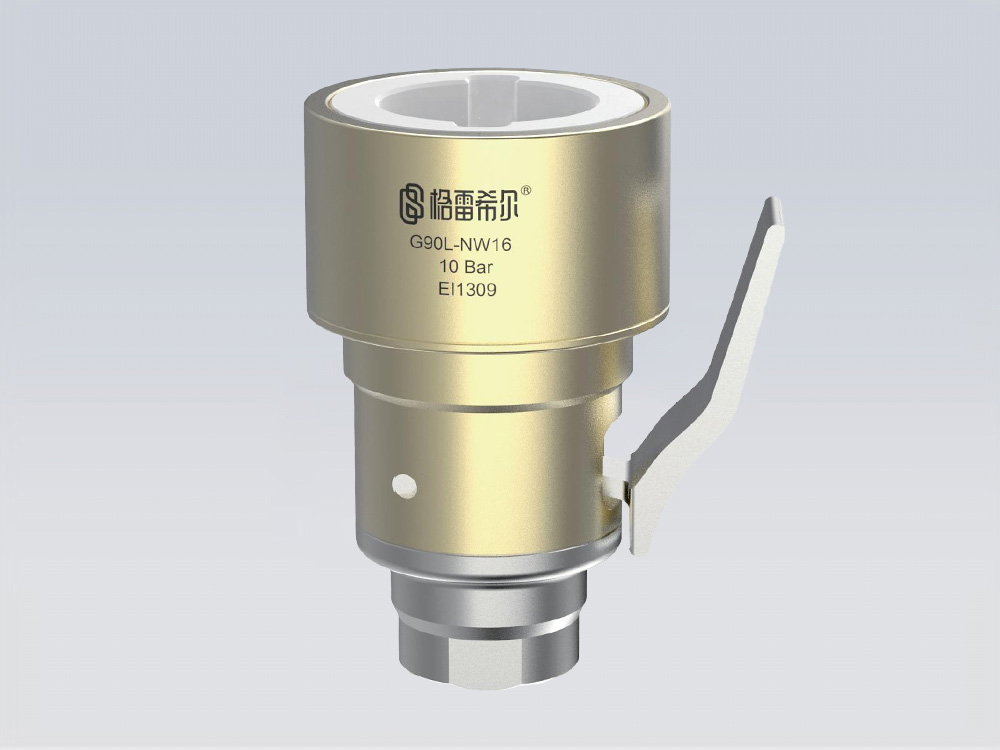

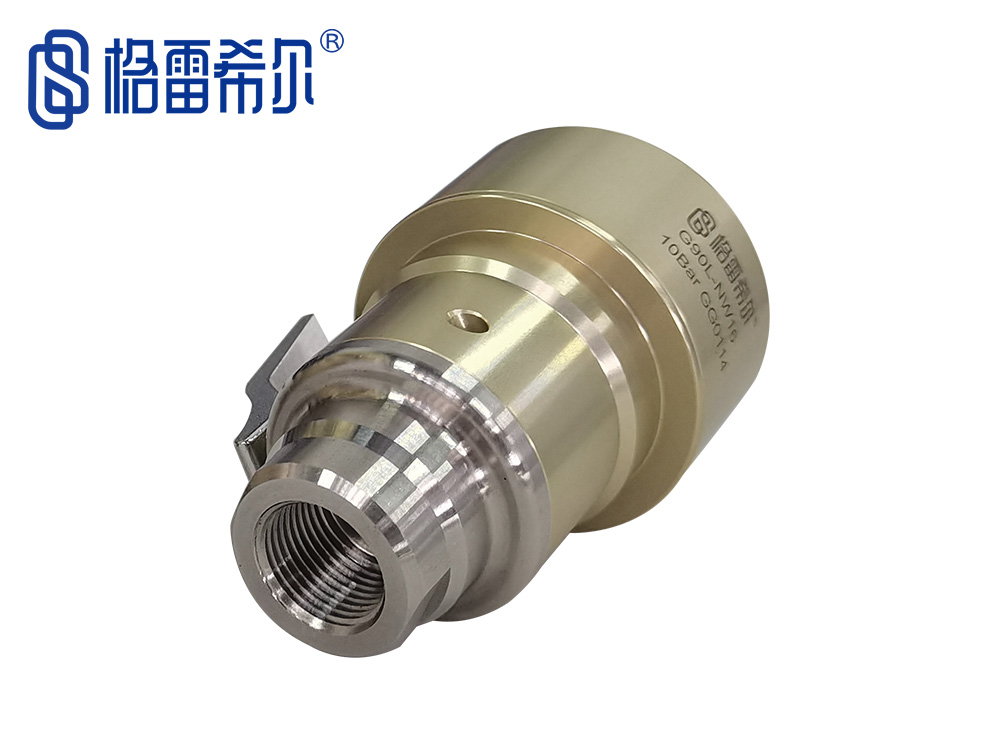

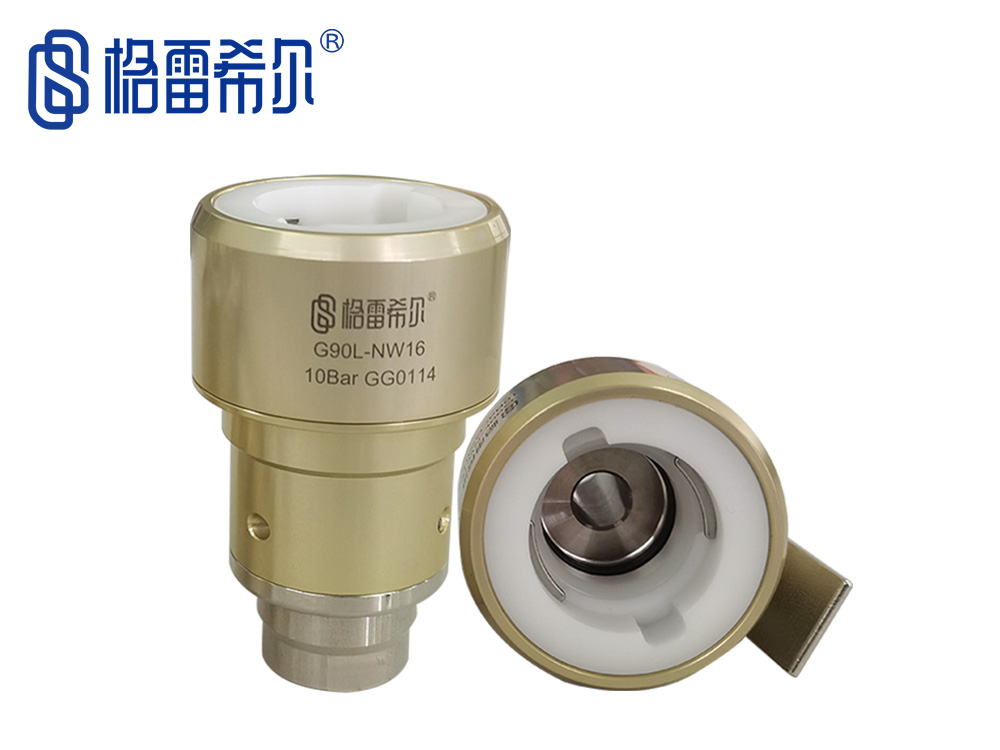

G90L-NW系列直通型密封測試接頭

密封方式：外卡式

密封范圍：10.4mm-38.5mm

產品分類：異形管密封測試接頭

產品描述：G90L-NW系列主要針對汽車工業VDA標準接口冷卻管路快速密封的一款接頭，采用手柄按壓式···

淘寶訂購

G90L-NW系列密封測試接頭，主要針對汽車工業VDA/NW冷卻水管接口快速密封的一款接頭，采用手柄按壓式驅動，操作輕松對接到位，可封堵、充氣、通液，滿足10Bar承壓測試的應用需求；并且此款密封測試接頭內置工程防刮設計，對鋁合金及塑料材質的產品外觀，都能起到很好的無損防護效果。

密封連接方案

SEALING CONNECTION SCHEME

	& 卡槽式密封連接
	& 改善工作效率，降低生產成本
	& 無密封圈，沒有耗材
	& 壓桿式操作，減輕操作強度
	& 航空級鋁合金材質，輕便堅固
	& 泄漏點少，密封等級高

產品特點

PRODUCT FEATURES

NW公頭連接器的特點1

NW公頭連接器的特點2

NW公頭連接器的特點3

NW公頭連接器的特點4

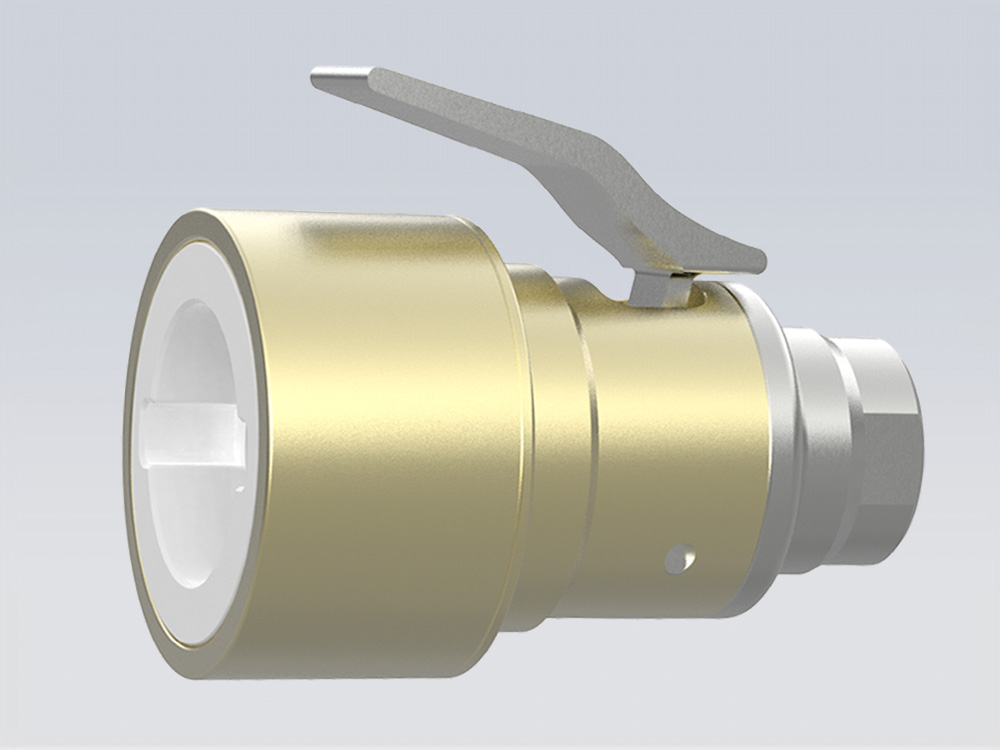

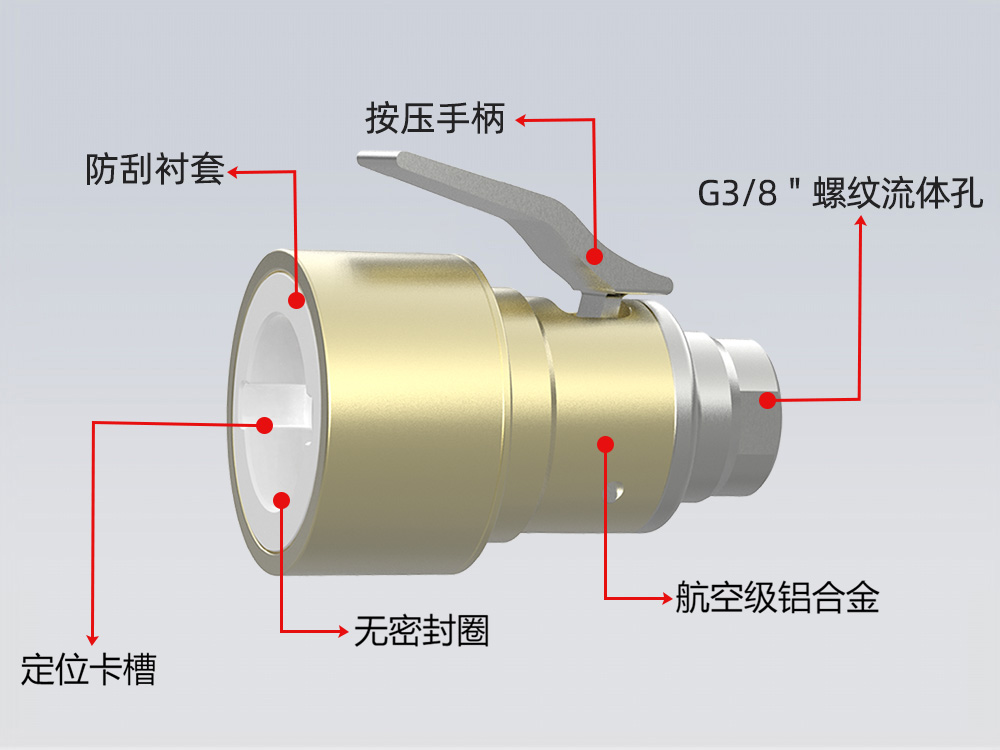

壓桿式手柄：

利用杠桿原理減少操作力度，拇指操作，方便快捷

內置截至閥：

內部設有截止閥（可選），保證測試時的氣密性和安全性

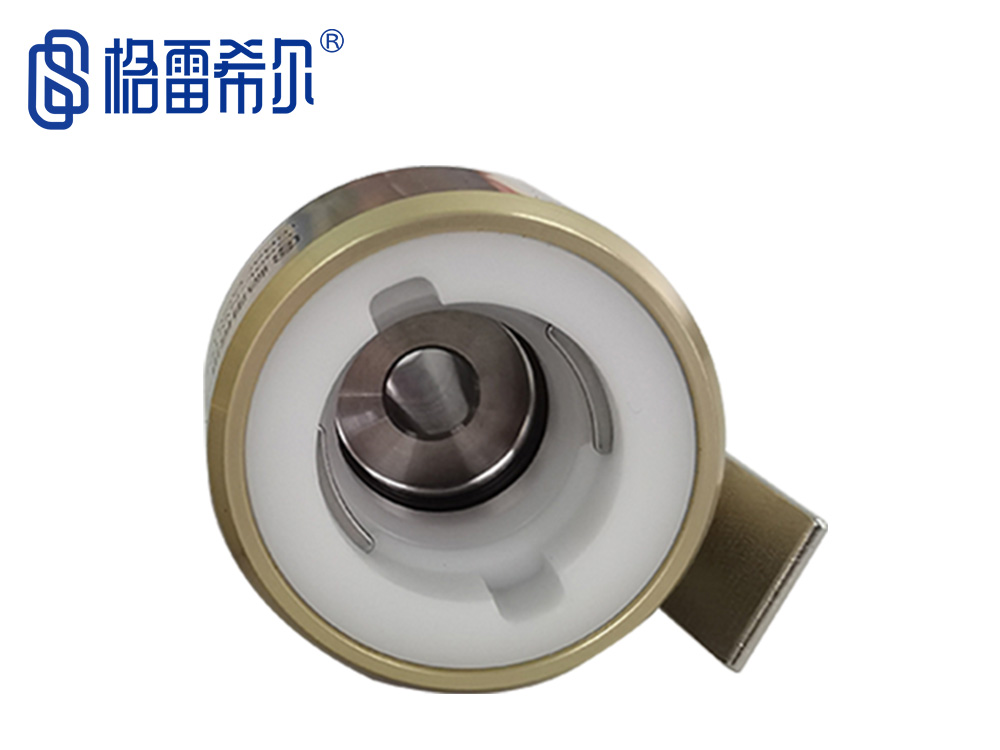

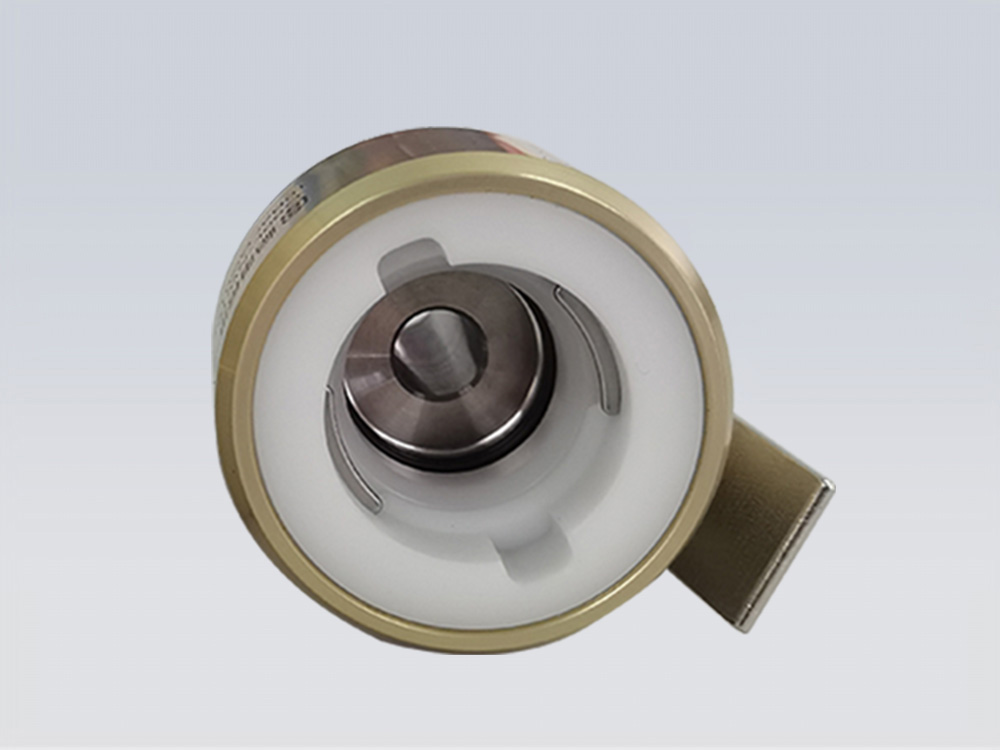

無密封圈設計：

利用VDA接口內部的密封圈擠壓形成密封，維護0成本

適用于NW接口：

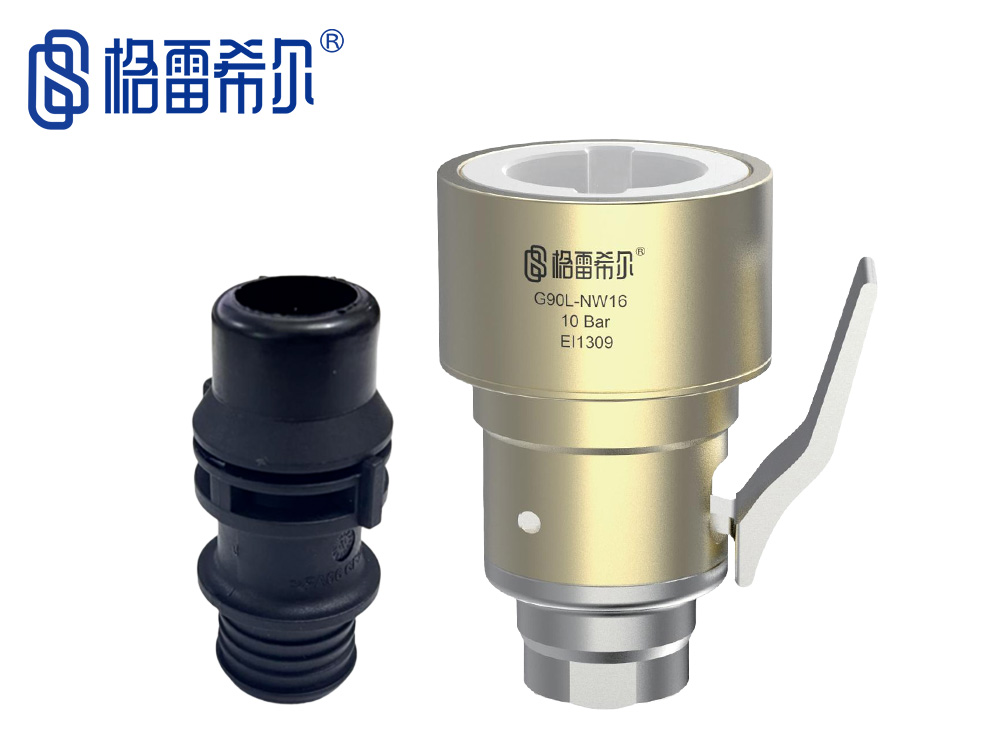

適用于VDA-NW規格接口的快速無損密封連接

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到10Bar
& 密封范圍：10.4mm-38.5mm
& 流量接口：G3/8"
& 主體材料：航空級鋁合金
& 操作溫度：-20℃至120℃

操作方法

OPERATION METHOD

G90L-NW系列操作方式

步驟1：

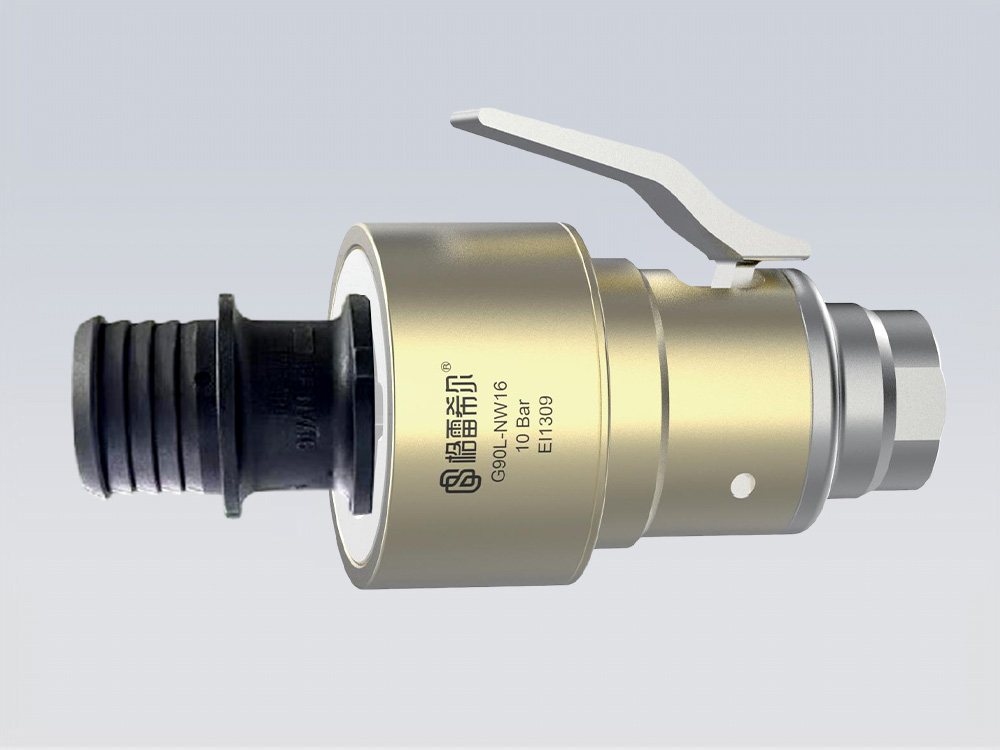

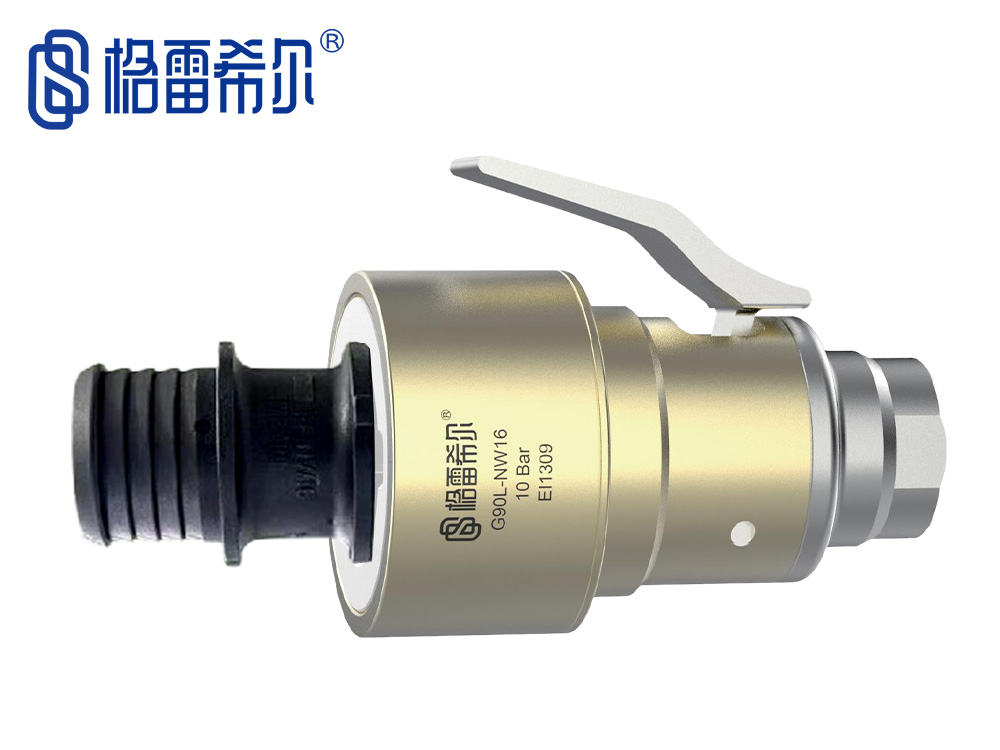

將密封測試接頭對準VDA接口方向插入形成密封連接

步驟2：

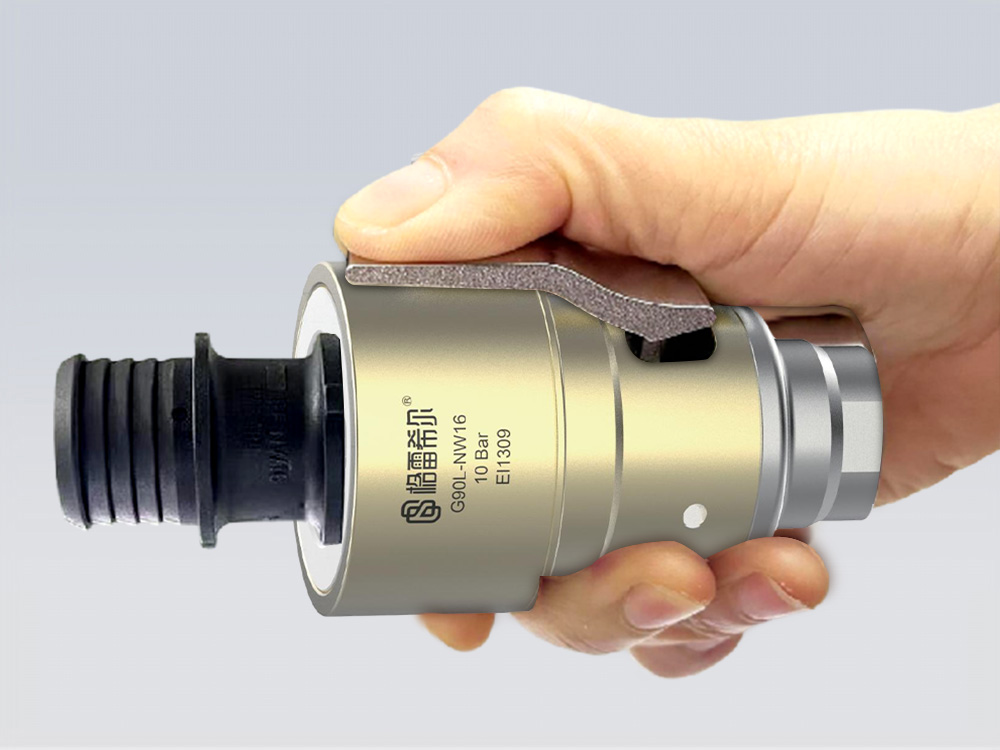

測試完成后按壓手柄即可輕松拔出密封測試接頭

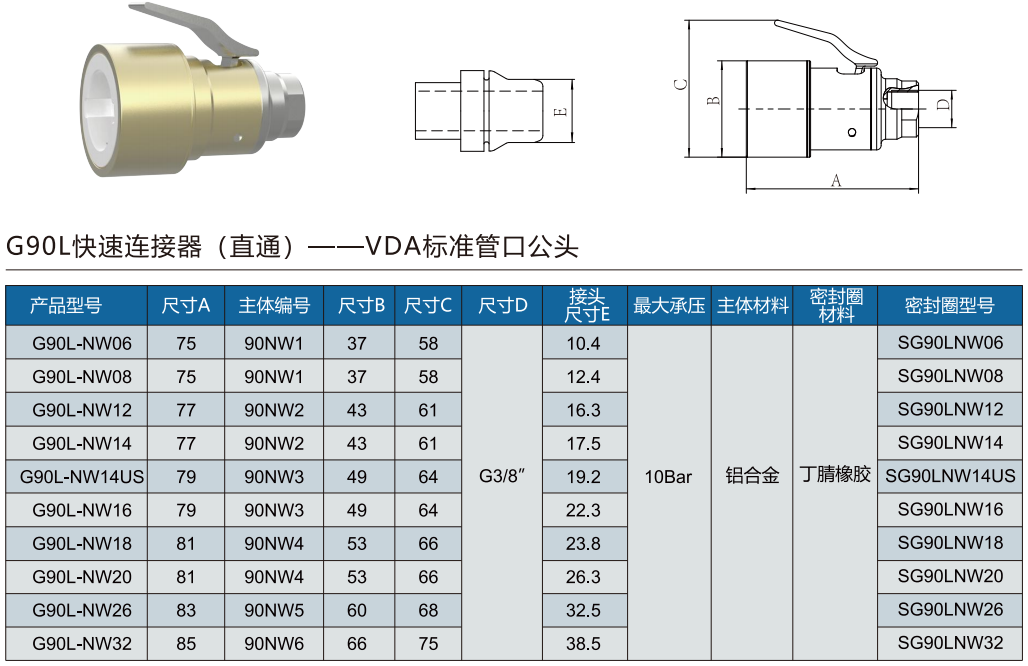

規格型號表

SPECIFCATION AND MODEL TABLE

G90L-NW系列規格選型表

格雷希爾G ripSeal密封測試接頭深入多行業、領域應用，進行研發設計，積累了許多密封連接解決方案的經驗。根據市場需求的判斷，制定了上千種標準品快速接頭的規格型號，大部分現貨供應。產品主要有螺紋密封接頭、冷卻水管密封接頭、直管密封測試接頭、氣瓶充裝接頭、新能源汽車測試接頭等。堅持做好每一個快速連接器，成就客戶測試效率的快速提升。還能根據客戶實際應用場景，非標定制密封方案。解決行業密封難題，提高生產效率。

【相關產品】：G90L-NW系列，G90S-NW系列，G70-NW系列

【本文標簽】：密封測試接頭,格雷希爾,GripSeal,NW冷卻水管接口,VDA管口

編輯：億控科技2023年4月26日
