異形管密封測試接頭

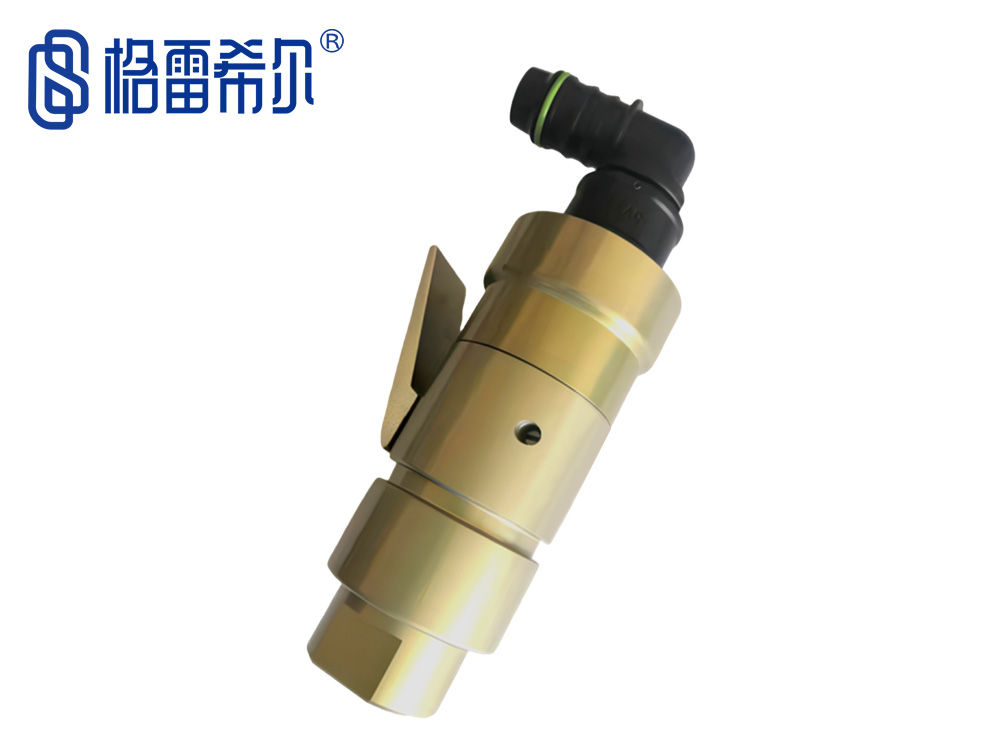

G90L-J系列J2044密封測試接頭

密封方式：外卡式

密封范圍：6.3mm-18.9mm

產品分類：異形管密封測試接頭

產品描述：格雷希爾G90L-J系列密封測試接頭，是一款專門針對J2044標準母頭進行密封連接的接頭，其···

在線訂購

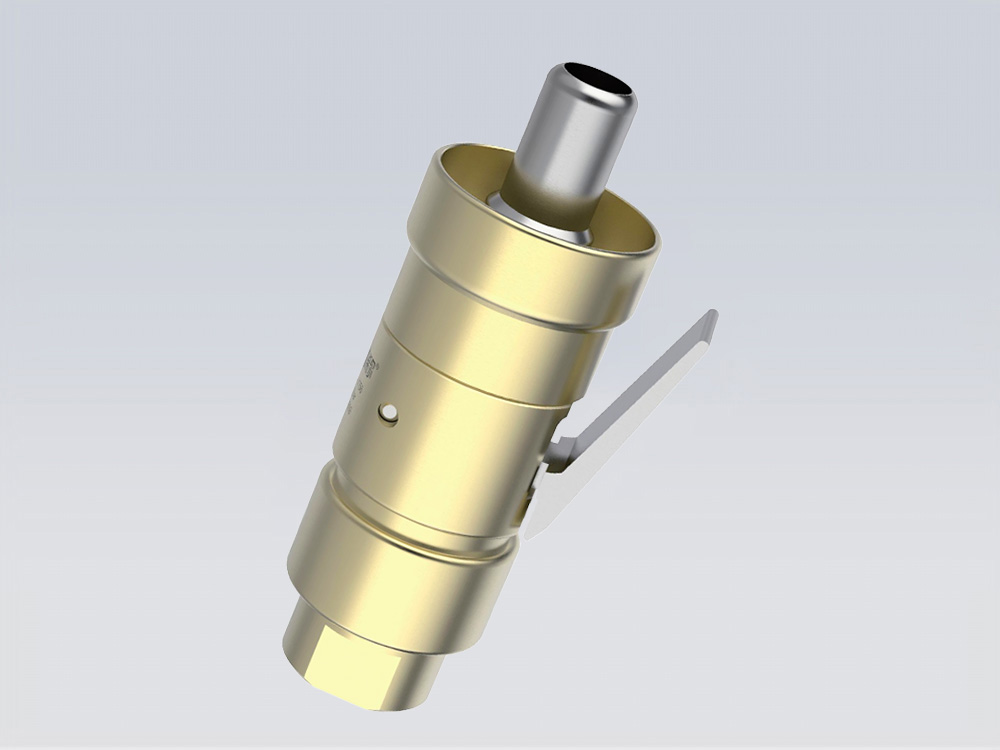

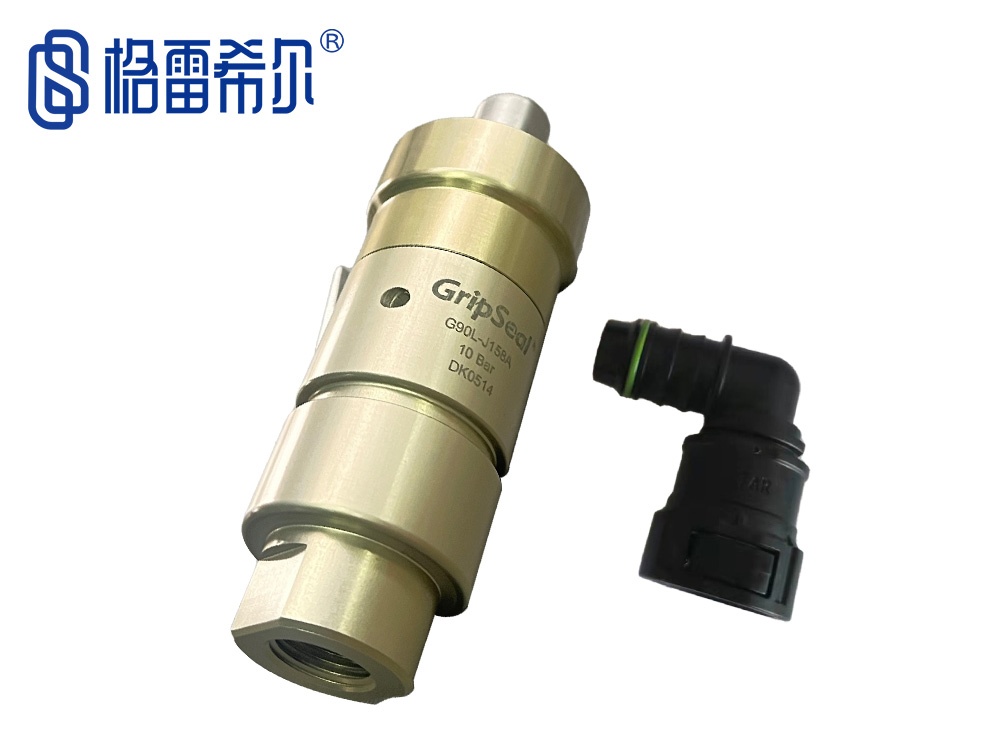

格雷希爾G90L-J系列密封測試接頭，是一款專門針對J2044標準母頭進行密封連接的接頭，其密封原理是采用J2044標準燃油管作為中心桿，將燃油接口母頭牢牢卡住，再利用燃油接口母頭的內部密封圈擠壓形成密封。主體采用航空級鋁合金材質，在密封測試接頭強度的同時減輕了操作強度，內部采用特殊結構設計，不會對客戶產品表面造成損傷，保護客戶產品外觀的完整性。

密封連接方案

SEALING CONNECTION SCHEME

	& 卡槽式密封連接
	& 改善工作效率，降低生產成本
	& 無密封圈，沒有耗材
	& 壓桿式操作，減輕操作強度
	& 航空級鋁合金材質，輕便堅固
	& 泄漏點少，密封等級高

產品特點

PRODUCT FEATURES

J2044母頭連接器的特點

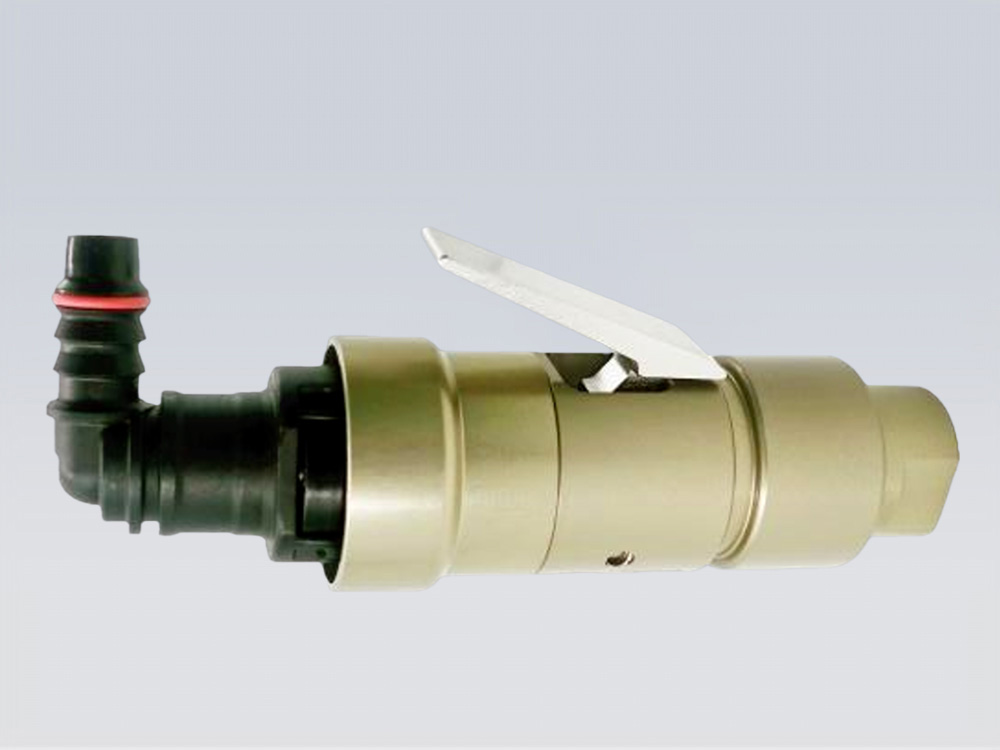

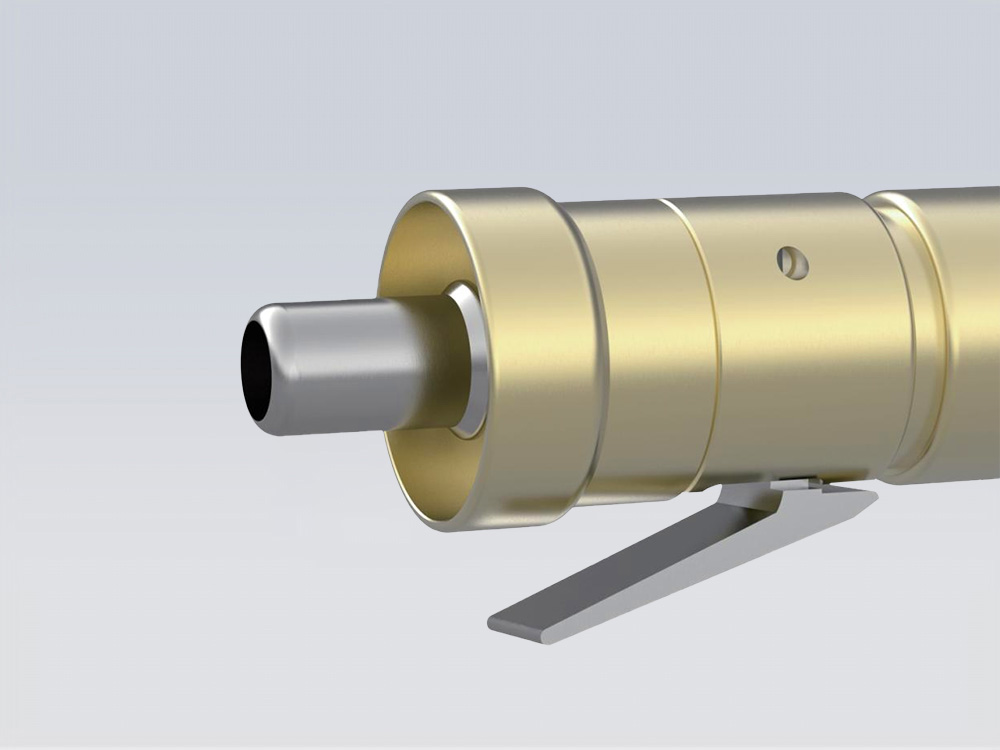

壓桿式手柄：

利用杠桿原理減少操作力度，拇指操作，方便快捷

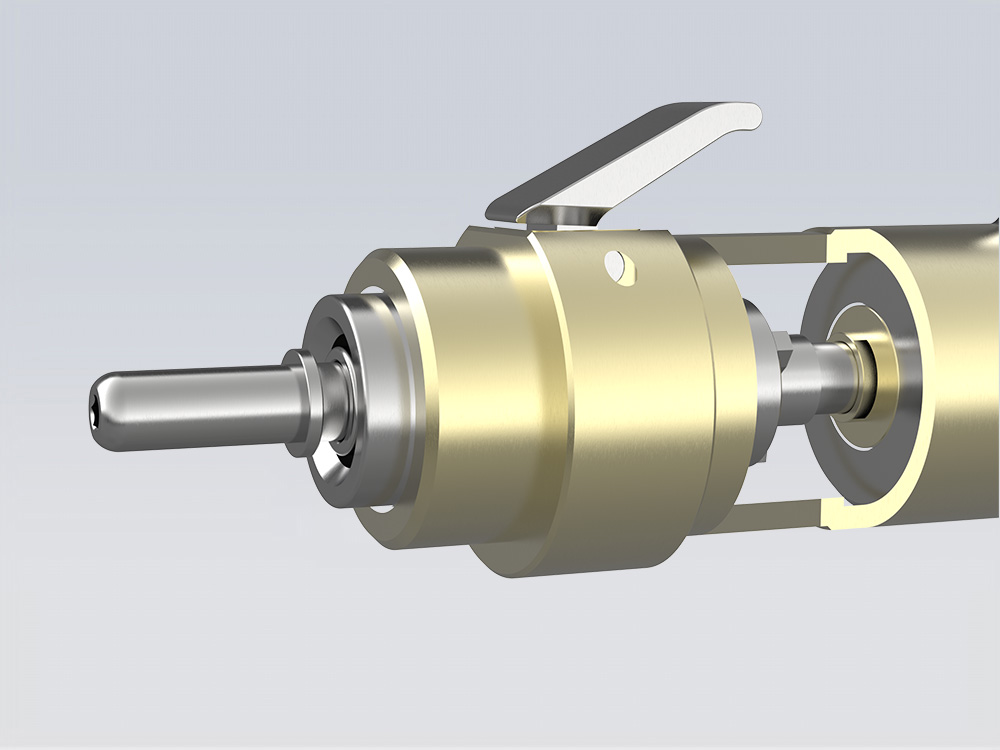

內置截至閥：

內部設置有常閉截止閥，保證測試時的氣密性和安全性

無密封圈設計：

利用燃油管接口母頭內部的密封圈形成密封，維護0成本

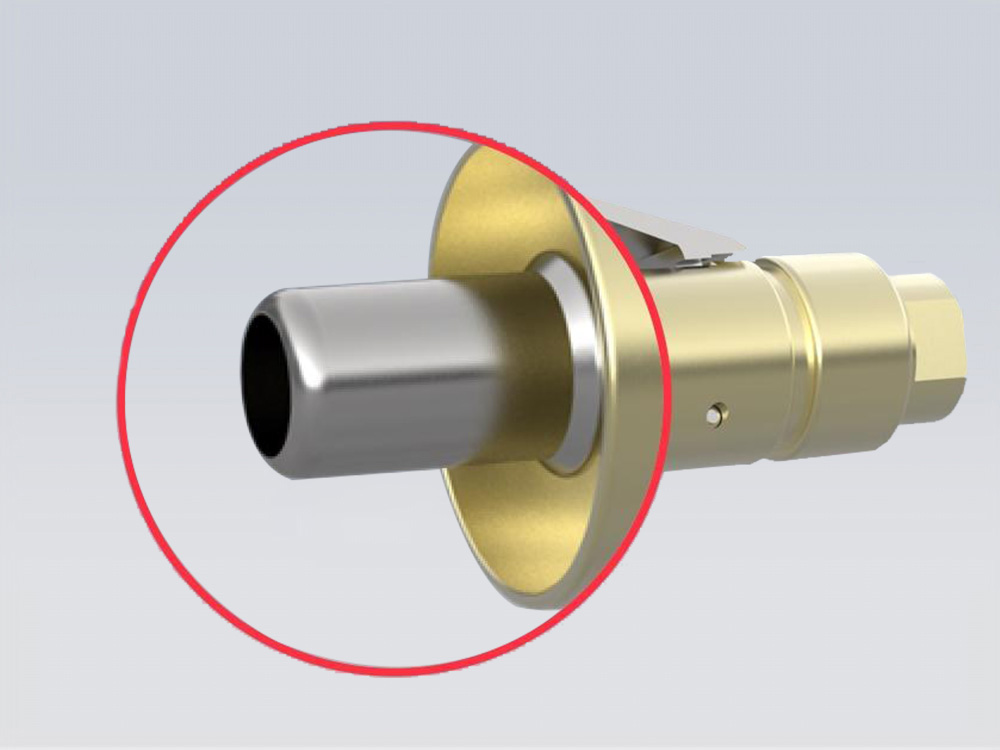

J2044標準燃油管中心桿：

適用于燃油管接口母頭的快速密封連接

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到10Bar
& 密封范圍：6.3mm-18.9mm
& 流量接口：G3/8"，G1/4"
& 主體材料：航空級鋁合金
& 操作溫度：-20℃至120℃

操作方法

OPERATION METHOD

J2044母頭連接器的操作方式

步驟1：

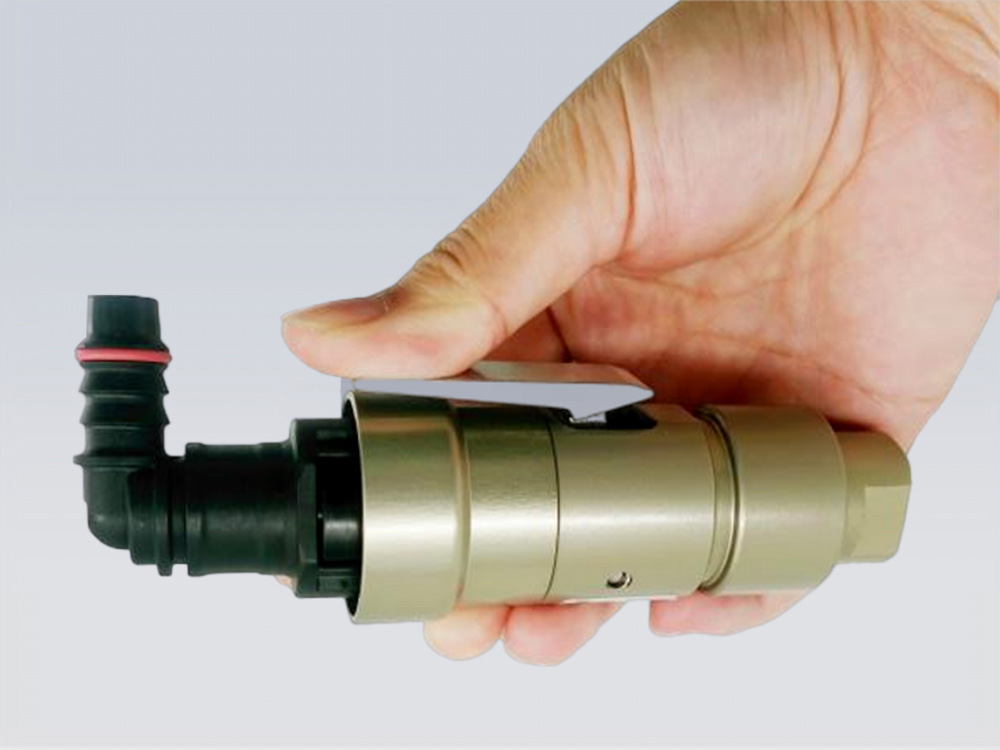

將密封測試接頭對準燃油管快插母頭插入形成密封連接

步驟2：

測試完成后按壓手柄即可輕松拔出燃油管母頭

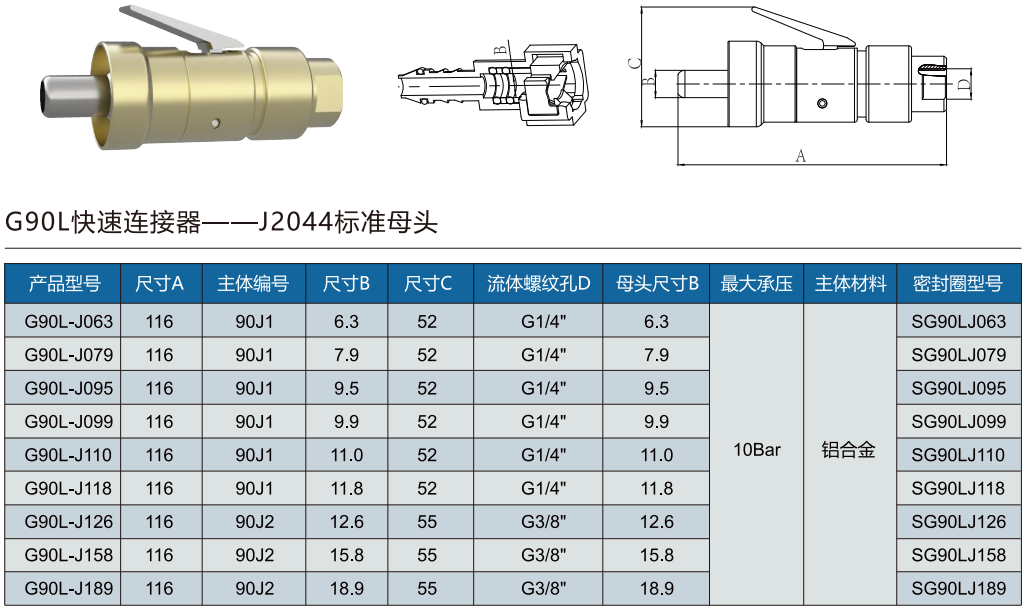

規格型號表

SPECIFCATION AND MODEL TABLE

J2044母頭連接器的規格選型表

格雷希爾GripSeal密封測試接頭，深入多行業領域的應用進行研發設計，積累了許多密封連接方案的經驗。根據市場需求的判斷，制定了上千種標準品快速接頭的規格型號，大部分現貨供應。產品主要有螺紋密封接頭、冷卻水管密封接頭、直管密封測試接頭、氣瓶充裝接頭、新能源汽車測試接頭等。還能根據客戶實際應用場景，非標定制密封方案。

【相關產品】：G70-J系列，G70P-J系列

【本文標簽】：密封測試接頭，J2044母頭連接器，格雷希爾，GripSeal，J2044燃油管，

【本文編輯】：億控科技（湖北）
