密封方式：內脹式
密封范圍：10mm~34mm

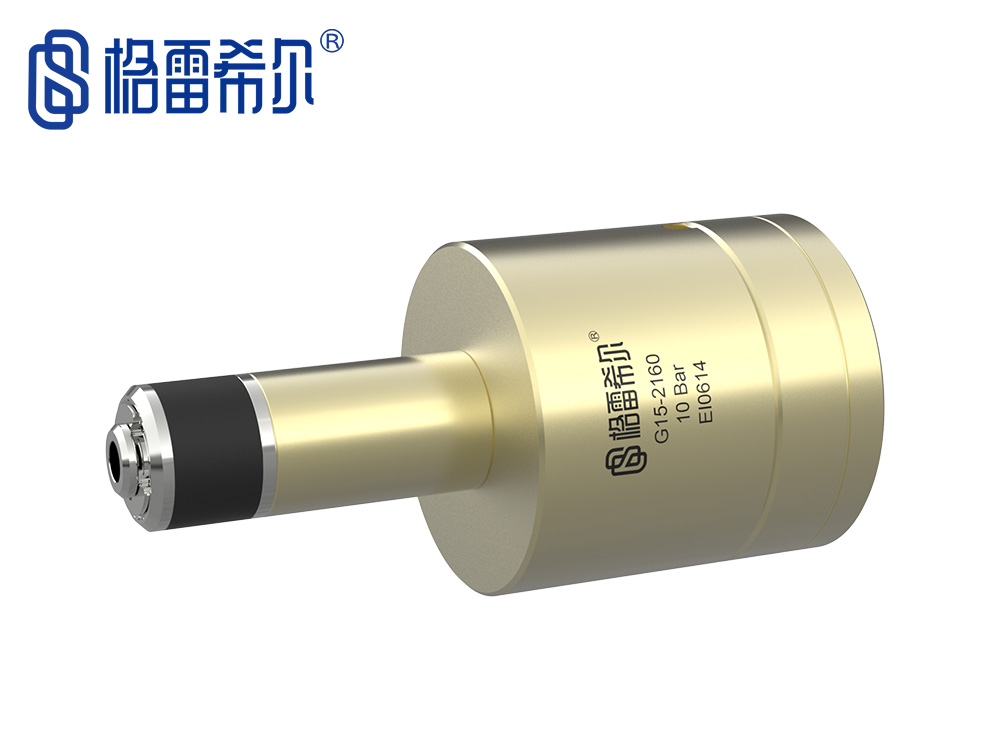

產品分類：自動化集成密封接頭

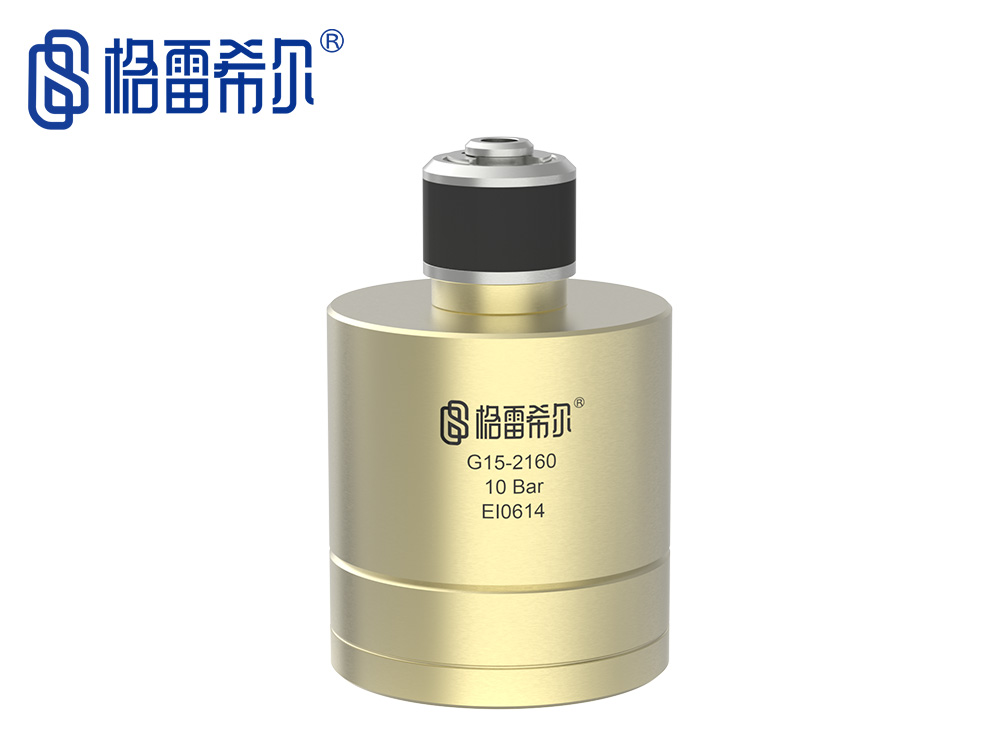

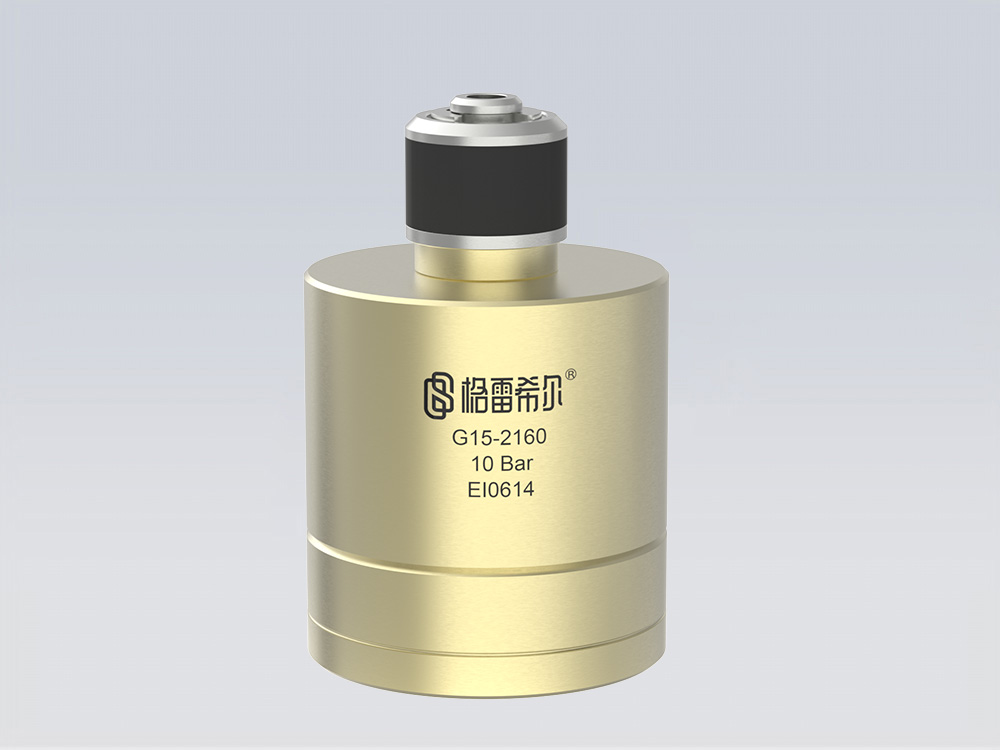

產品描述：G15系統通過向尾部驅動孔注入驅動壓力，推動殼體前移，從而擠壓前端的密封圈，創造一個···
G15系統通過向尾部驅動孔注入驅動壓力，推動殼體前移，從而擠壓前端的密封圈，創造一個適用于各種管件的無泄漏內部連接，非常適合高產量自動化生產測試。
產品視頻
series product video

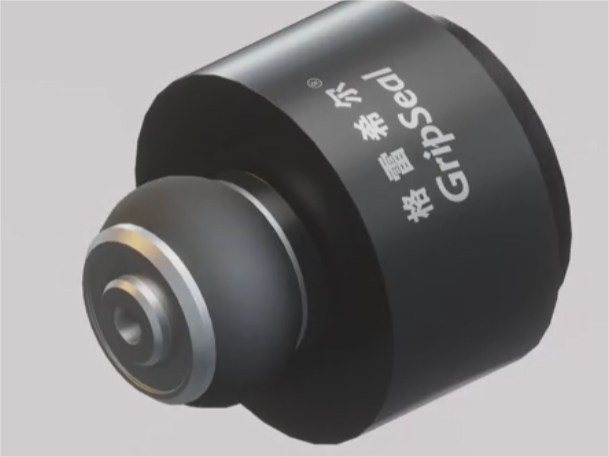

密封連接方案
Sealing connection scheme
|
* 高效自動化密封連接 |
| * 氣壓驅動內置活塞，擠壓密封圈實現內脹密封 | |
| * 直通式測試孔減少了中間裝配件，提高密封性，保證流量 | |
|
* 內置限位環，限制活塞位移，防止密封圈過載而爆出 |
|
| * 可以密封光滑的，粗糙的、多孔的、螺紋的管件 | |
| * 可用于機械手的抓取 |

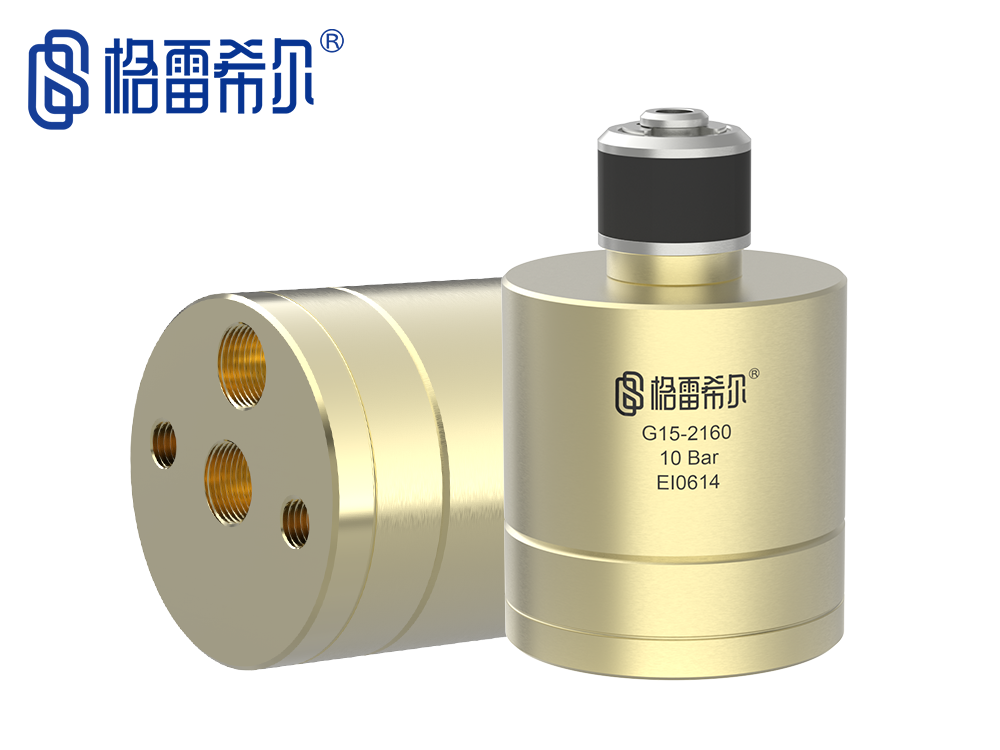

產品參數
Product parameters
| 操作壓力：從真空到8Bar |
|
| 密封范圍：10mm~34mm | |

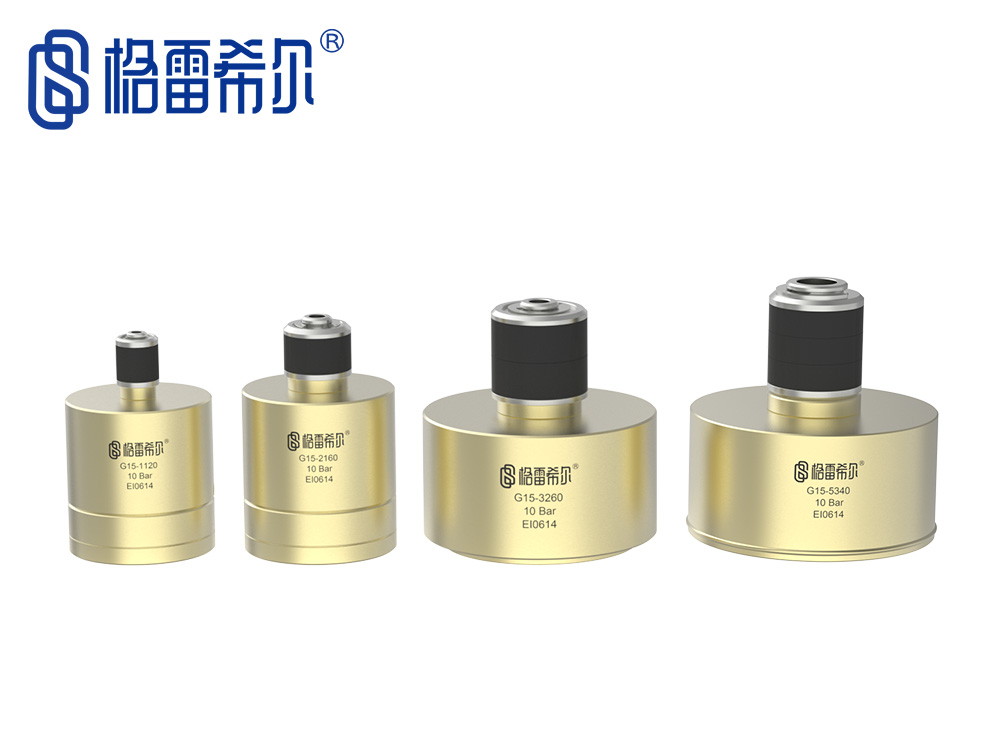

| 插入尺寸：1、2號主體：15mm，3、4號主體：30mm | |

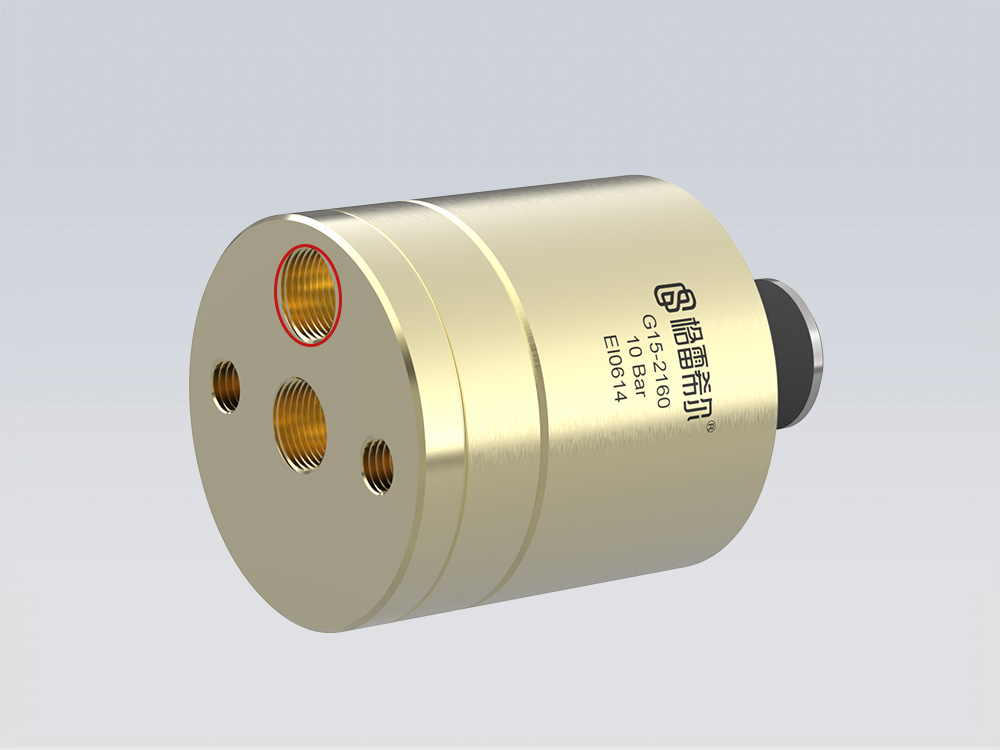

| 流量接口：G1/8, G1/4, G1/2 | |
| 主體材料：鋁合金、不銹鋼 | |
| 主密封圈：氯丁橡膠、硅橡膠、丁腈橡膠 | |
| 操作溫度：-20℃至120℃ |
產品特點
Product features
|
|
|
|
|
|
|
無損傷操作：
氣壓驅動密封圈接觸管壁，不會對產品外觀造任何損傷 |
靈活定制：
中心桿、尺寸、流量孔徑、密封厚度等都可靈活定制 |
日常保養：
維護簡單，定期更換密封圈可有效延長接頭使用壽命 |
體積小巧：
不占用操作空間，可放置在治具的任何位置 |
自動化操作：
用于機械手的抓取，效率更高，測試結果更穩定 |
操作方式
Operating Mode
|
|
|
|
|
|

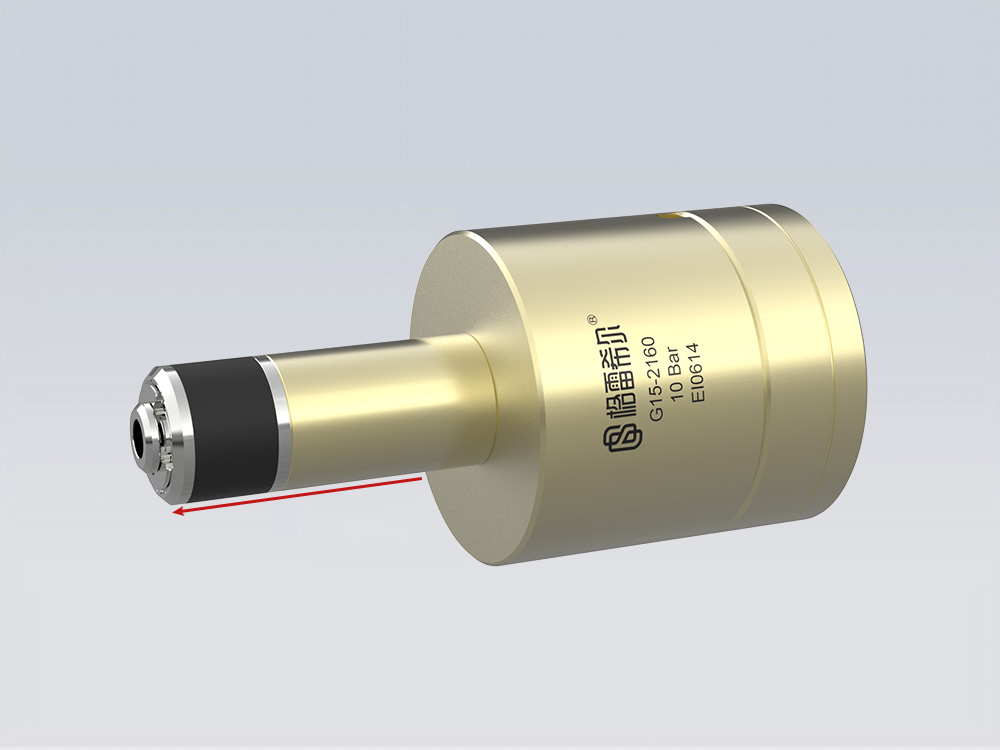

第一步：

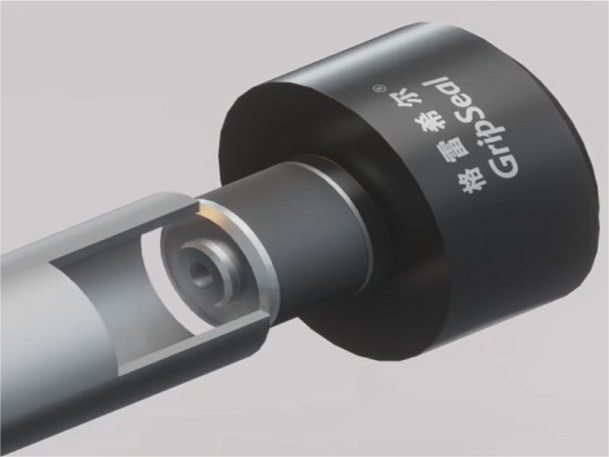

將測試管件放置G15系列前端測試口插入
|

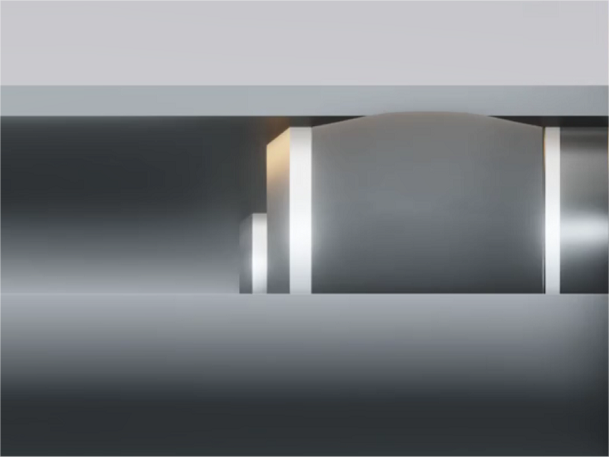

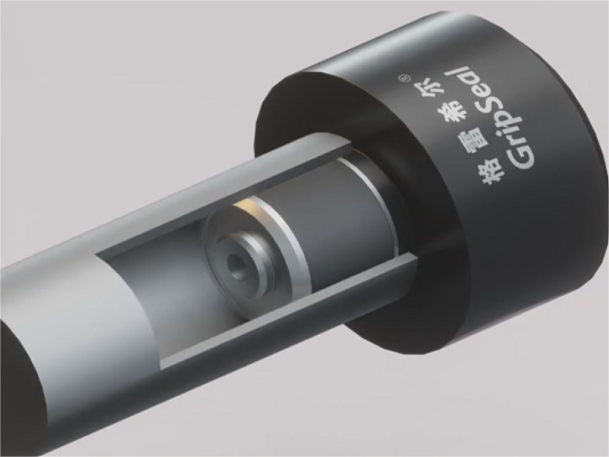

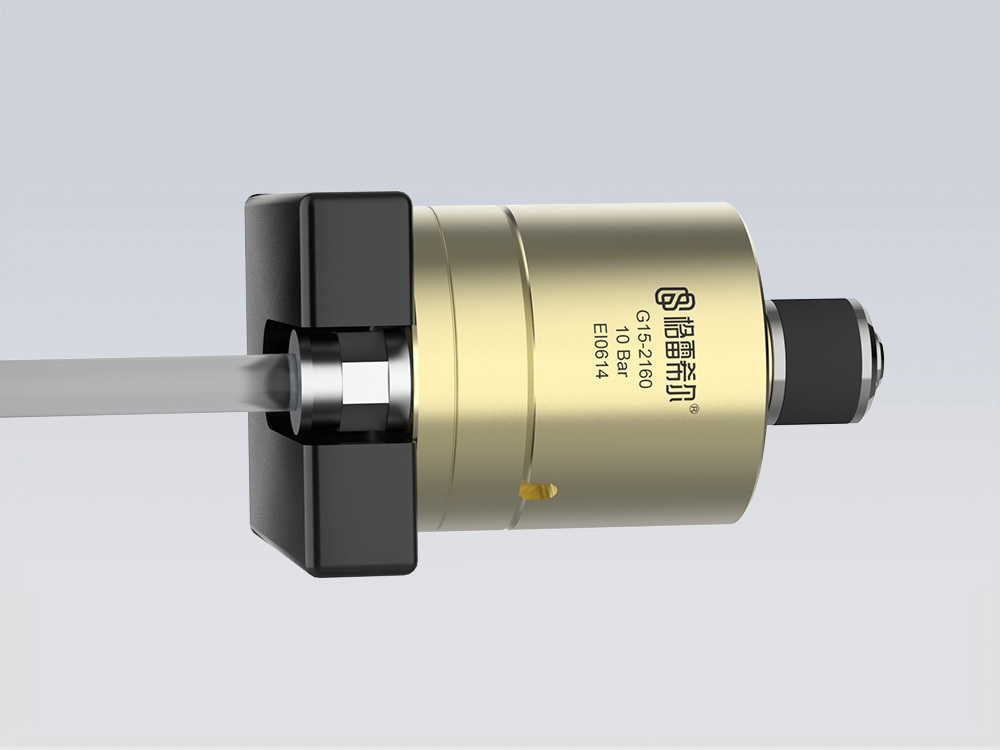

第二步： 驅動孔給氣后密封圈受擠壓產生膨脹進而緊貼測試管內壁形成密封 |
第三步：
當密封形成后向測試孔內充入測試介質后開始測試
|
第四步： 待測試完成后排空測試介質，待壓力歸于常壓后密封連接即可斷開 |
Application Cases
|
|
|
|

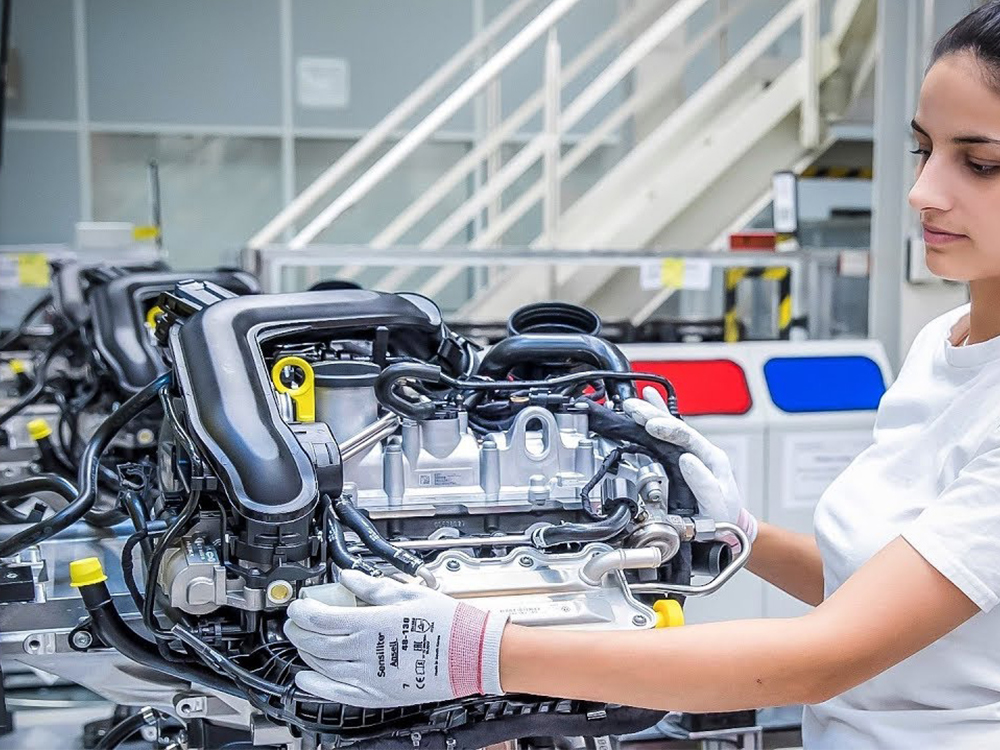

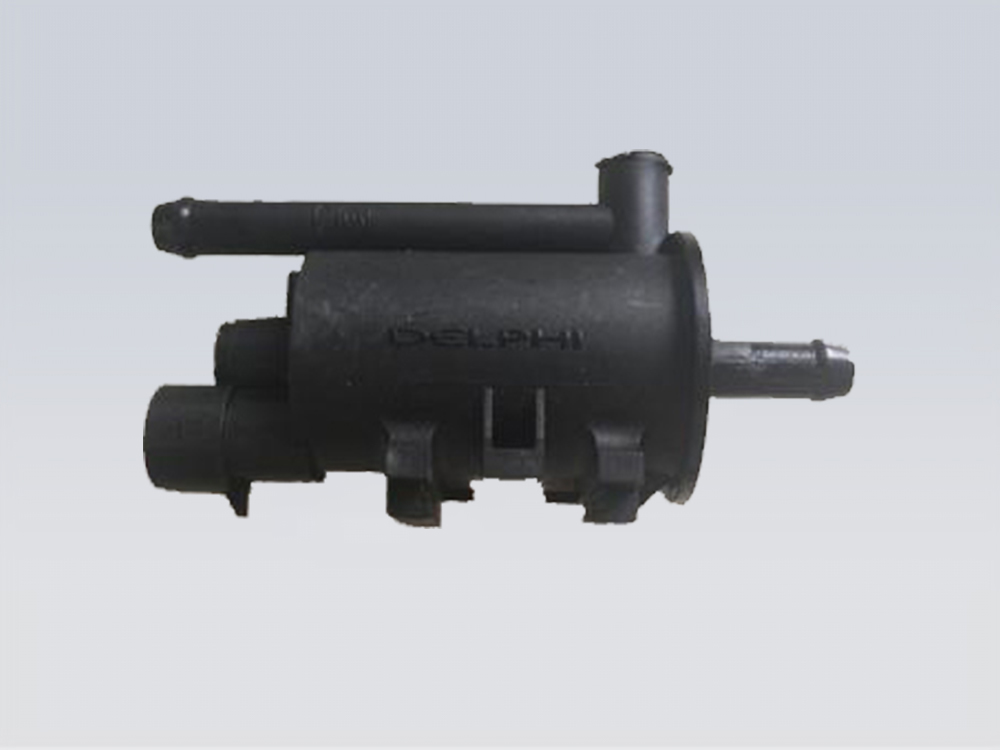

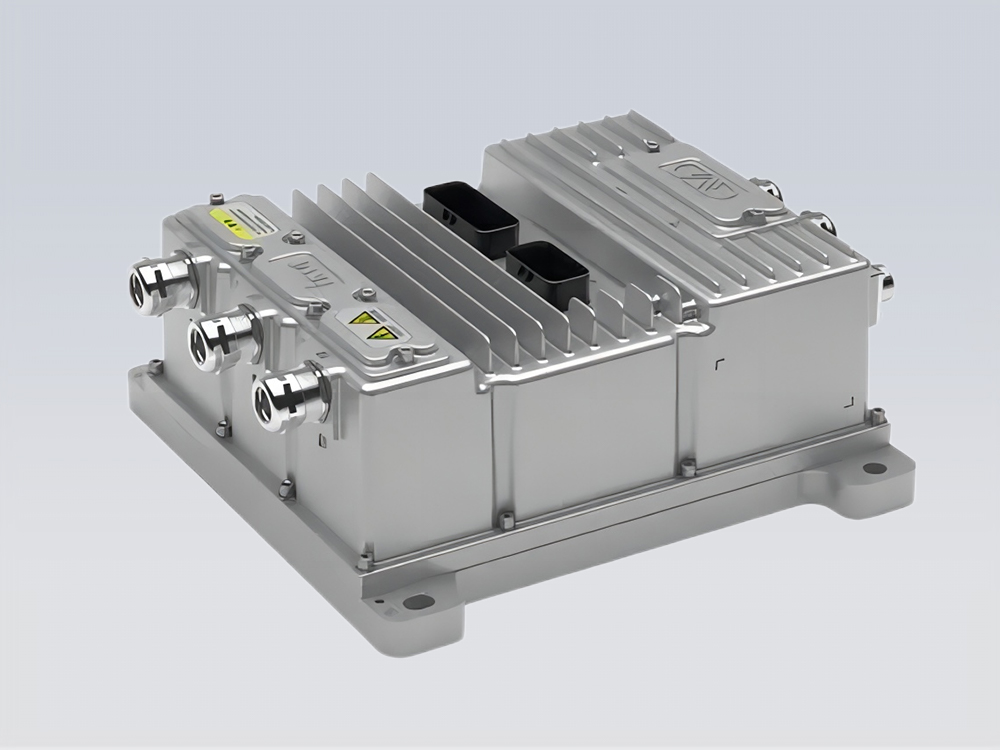

| 碳罐 | 發動機總成裝配測試 | 電機控制器 | 汽車空調散熱器 |
更多規格型號請咨詢格雷希爾GripSeal銷售人員，除了常規的標準品外，還有強大的定制能力來滿足客戶復雜的管口快速密封連接，從手動快速連接到自動化，為客戶測試過程提供穩定、可靠、快速地密封。
